DDF数字配线架

2019-10-16 浏览次数:159

DDF数字配线架

DDF数字配线架又称高频配线架,以系统为单位,又8系统,1西门子21系统DDF数字配线架0系统,16系统,20系统等,在数字通信中越来越有优势,它能使数字通信设备西门子21系统DDF数字配线架的数字码流的链接成为一个整体,从速率2 MB/S-155 MB/S信号的输入、输出都可终接在DDF架上,这为配线、掉线调线、转线、扩容都带来很大的灵活性和方便性。新型的一种数字配线架,其用于通讯设备上间的信号配线和转接,包括至少一配线子架模块,以及一交叉连接单元,位于该配线子架模块西门子21系统DDF数字配线架上,该交叉连接单元至少包括一组多个多选一继电器,该多个多选一继电器的西门子21系统DDF数字配线架至少一接入端口并接在一起,并与一单元片机电连接线,通过该单片机选着可导通西门子21系统DDF数字配线架的继电器,进行选择该配线子架模块上的输出端子与入端子之间的通导。

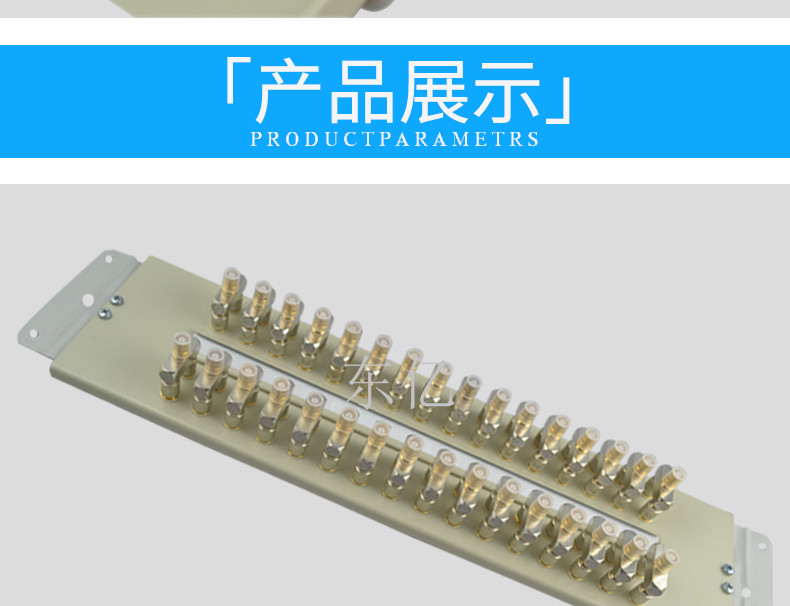

DDF数配单元体说明

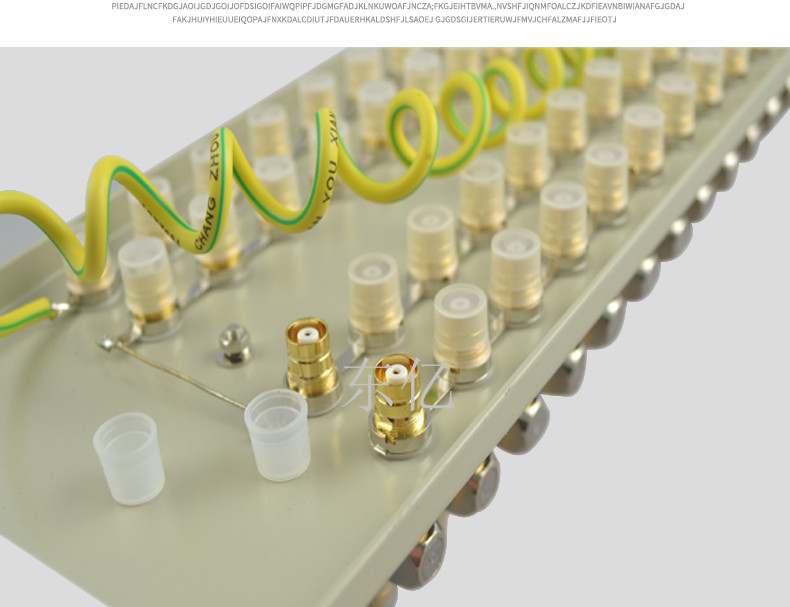

1. 使用射频电缆连接器L9(西门子接插件) ,

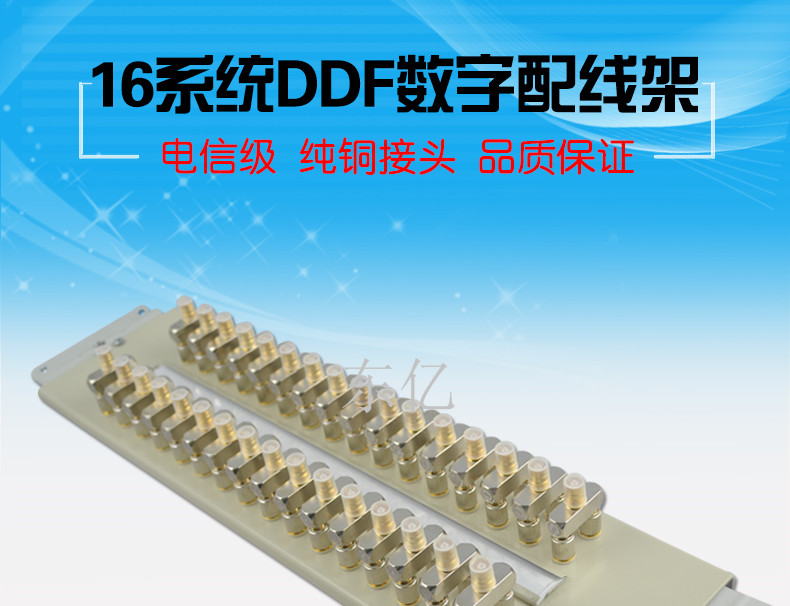

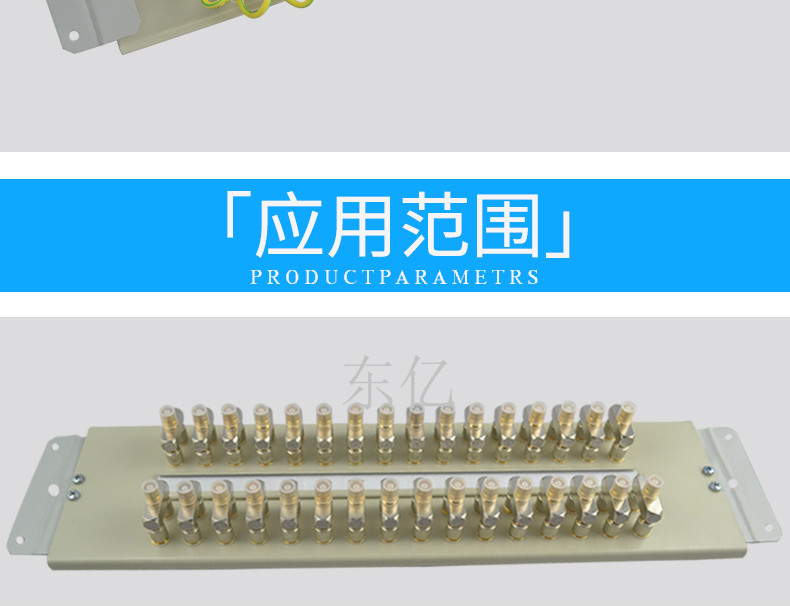

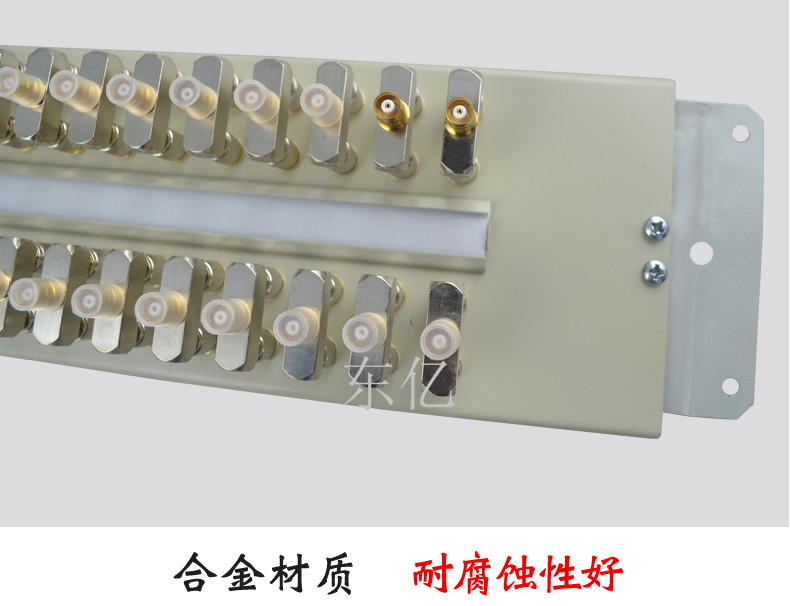

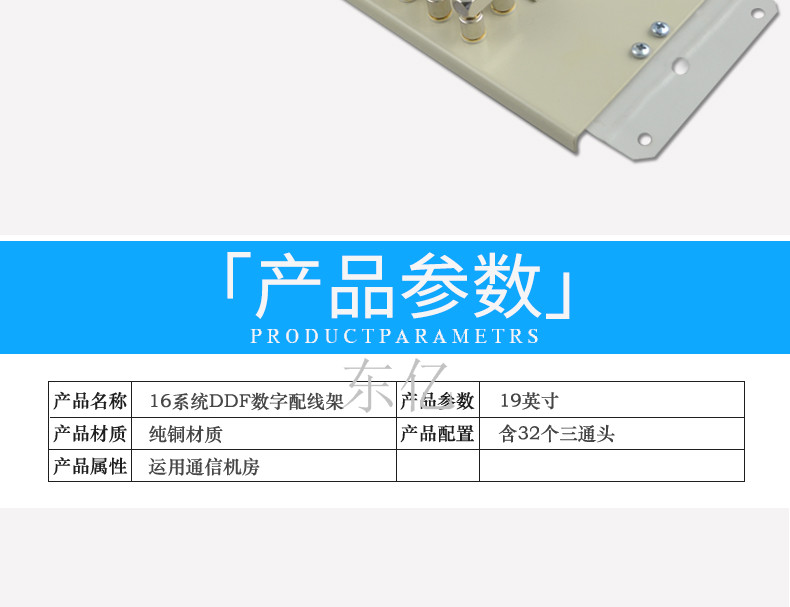

单元体容量有8系统,10系统,16系统,20系统,21系统有电缆标识。

结构尺寸:19〞标准安装尺寸(安装孔距465mm)

21〞标准安装尺寸(安装孔距515mm)

2.单元体旋转机构有2种:360度旋转机构和90度带自锁机构旋转装置

见附图,90度旋转机构带走线槽

3.我公司同时可提供以下型式接插件的单元体:L9 BNC CC4等

4.各项指标均符合行业标准

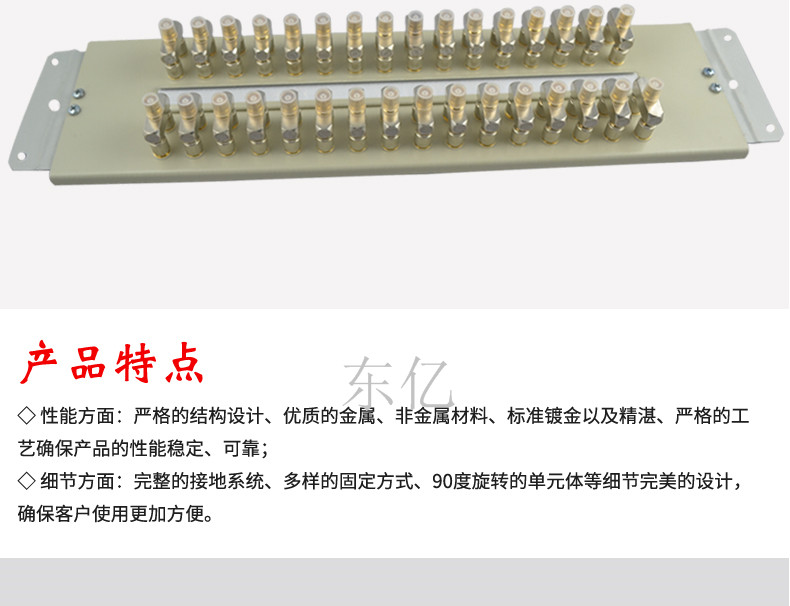

DDF数字配线架产品特点

     ◇ 系列众多:西门子、AT&T、富士通、NEC等制式;75、120欧姆等不同阻抗系列、各种柜架体等多种组合供客户选择;

◇ 性能方面:严格的结构设计、优质的金属、非金属材料、标准镀金以及精湛、严格的工艺确保产品的性能稳定、可靠;

◇ 管理方面:完整科学的的线缆结构,无论中间走线、两侧走线、前后跳线、架间跳线均更符合您的使用习惯,操作更加方便;

◇ 细节方面:完整的接地系统、多样的固定方式、90度旋转的单元体等细节的设计,确保客户使用更加方便。



依据标准东亿通信公司生产的DDF产品是参照国内外同类产品的优点,严格遵循各种行业标准:

1. YD/T779-1999 《数字配线架》

2. YD/TP43-1998 《外导体、内径为5.6mm、3.8mm及2.8mm射频同轴连接器技术要求和体验方法》

DDF数字配线架技术指标


1.环境要求:

1) 工作温度: -5℃~+40℃

2) 贮存温度: -25℃~55℃

3) 工作相对湿度: ≤85%(+30℃)

4) 贮存相对湿度: ≤75%

5) 大气压力: 70KPa~106Kpa

2.设备机架:

1) 机架高度:2000mm、2200mm、2600mm

2) 机架材料:铝型材

3) 进缆方式:上进缆、下进缆

4) 操作方式:全正面操作

5) 机框颜色:世纪黄、电信灰

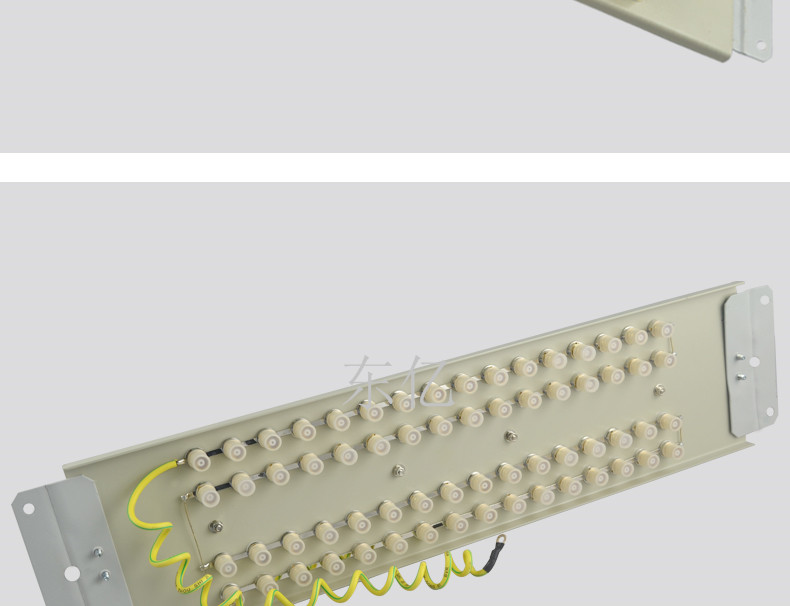

6) 接地方式:铜条

3.同轴连接器:

1) 特征阻抗:75Ω

2) 工作速率:2Mb/s、8 Mb/s、34 Mb/s、140 Mb/s、155 Mb/s(部分制式除外)

3) 绝缘电阻:>1000MΩ(500VDC)

4) 抗电强度:≥1000V(50HzAC)/min,不击穿、无飞弧

5) 接触电阻:外导体≤2.5mΩ(压接),内导体≤10 mΩ

6) 介入损耗:≤0.3dB (50KHz~233MHz)

7) 回波损耗:≥18dB (50KHz~233MHz)

8) 回线间串音防卫度:≥70dB(50KHz~233MHz)

9) 拉脱力:>50N

10) 连接器寿命:≥1000次

11) 材料:黄铜、铍青铜

12) 同轴连接器镀金厚度:≥2um

光纤接入技术是实现将信息从主干网传入用户的关键技术。为了实现信息的高速率传输,满足普通用户的需求,不仅要有宽带的主干传输网络,用户接入部分更是关键,根据光纤到达的位置不同,可以分为FTTH(光纤到户),FTTB(光纤到楼),FTTC(光纤到路边),FTTCab(光纤到交接箱)等不同的应用,统称FTTx,。在FTTH中,主要采用点到点的P2P技术和点到多点的PON技术,P2P技术主要采用媒介转换器实现用户和局部的直接连接,为用户提供宽带的接入。PON技术称为无源光网络,可以与其他技术结合,如与以太网结合产生EPON,与同步数字体系结合产生GPON,与异步传输技术结合产生APON,各种结合技术个有利弊,在未来的光纤通信系统中需用事实证明哪种技术更好。
