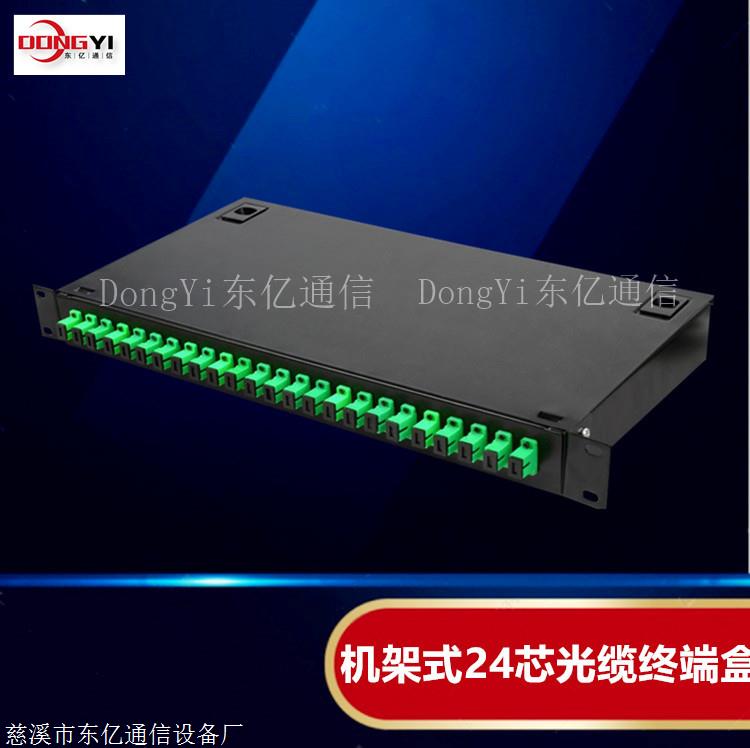

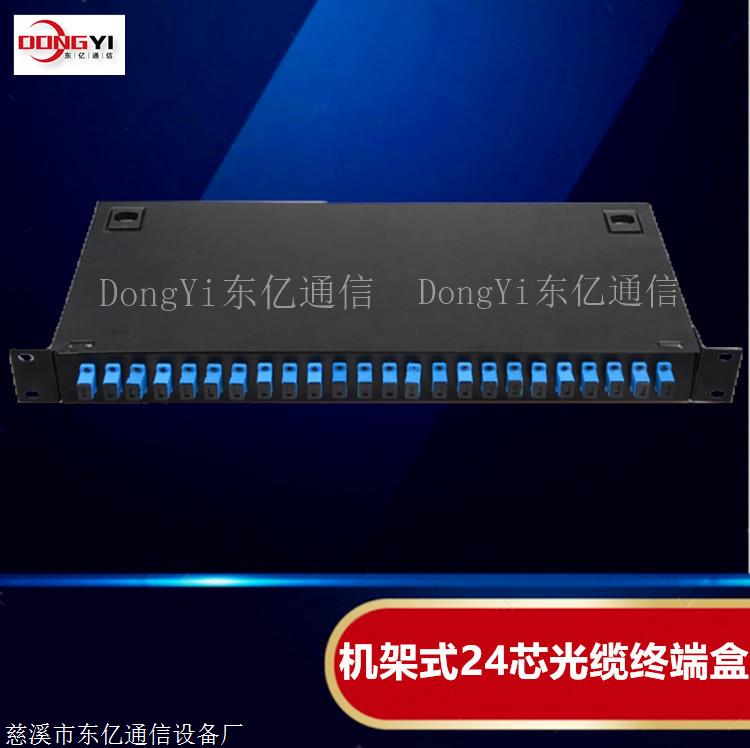

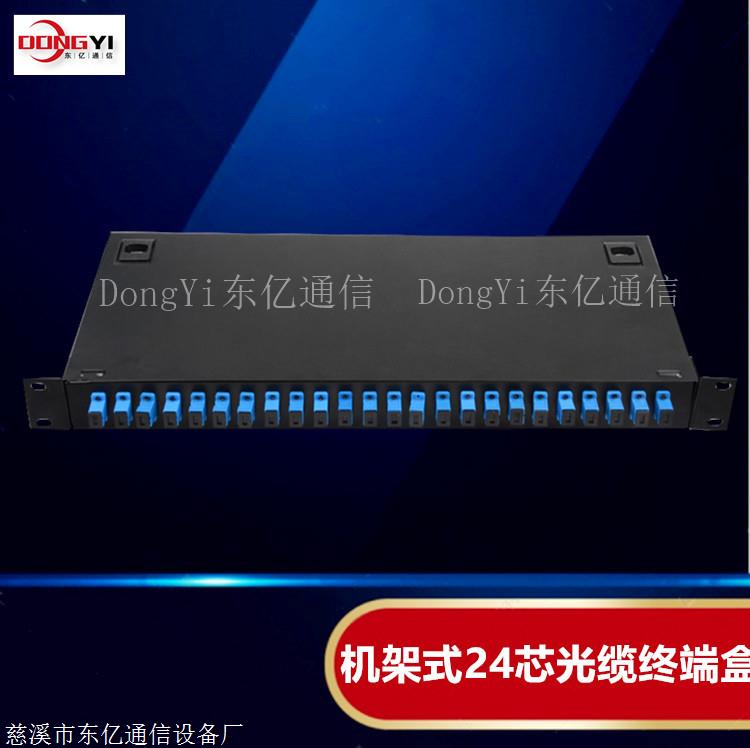

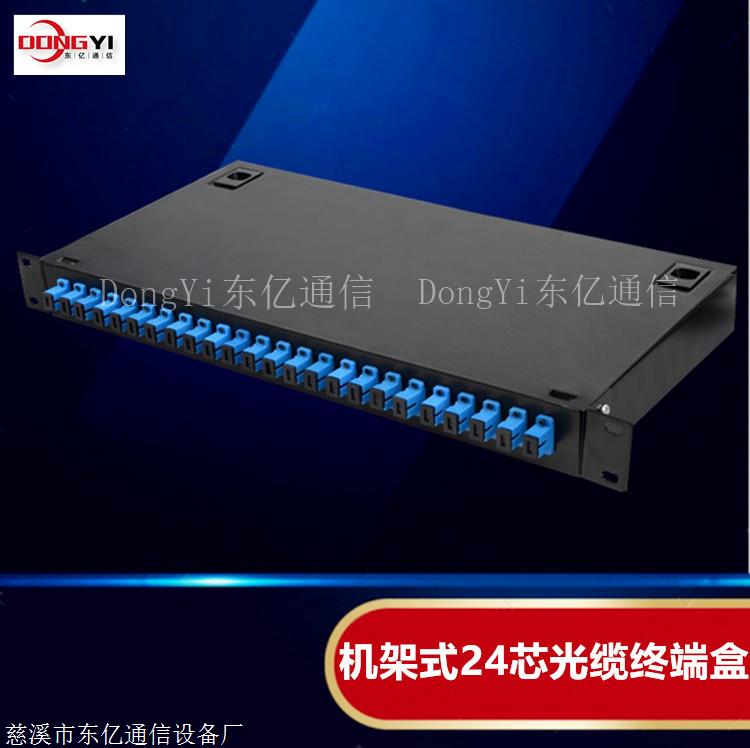

机架式24芯光纤终端盒

2019-11-27 浏览次数:97

机架式24芯光纤终端盒的作用就是将两段光缆连接起来。终端盒就是将光缆跟尾纤连接起来起保护作用的,实际工作中终端盒可以作室内接头盒用,但是很少将接头盒当终端盒用。机架式24芯光纤终端盒东亿通信以稳定的产品质量、科学的管理,诚实守信、重誉创优。愿与海内外各界朋友真诚合作,携手参与市场竞争,开拓国内外通信设备市场、加快我国通信事业的快速发展。机架式24芯光纤终端盒主要用于终端的固定,光缆与尾纤的收容合保护,接头盒的作用就是将两段光缆连接起来。终端盒是光缆的端头接入的地方,然后通过光跳线接入光交换机。因此,终端盒是通常安装在19英寸机架上,可以容纳光缆端头的数量比较多。


产品简介

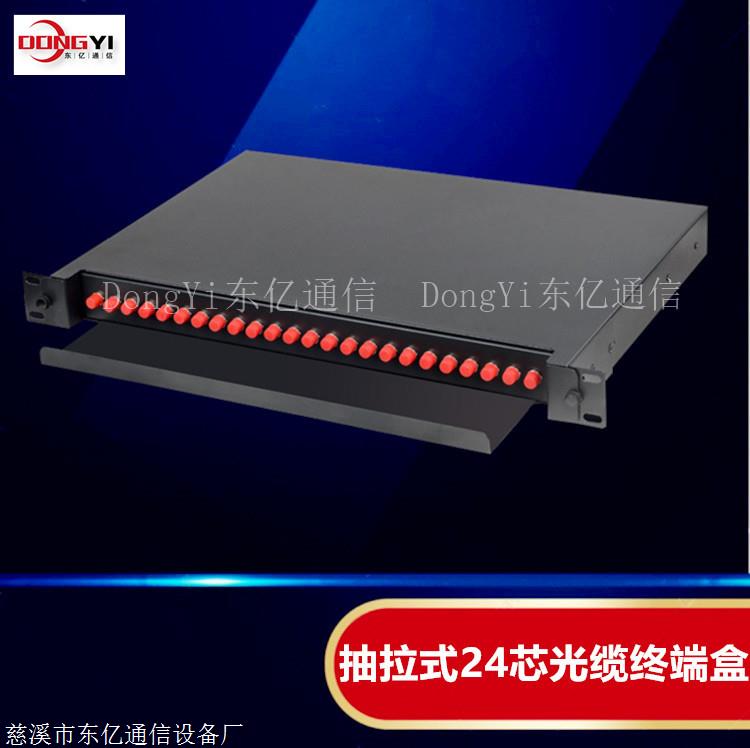

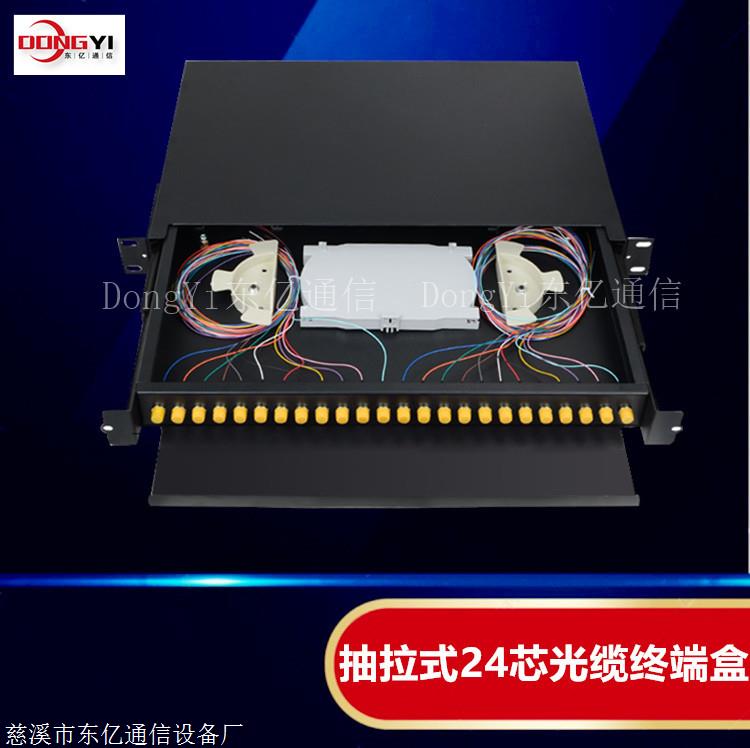

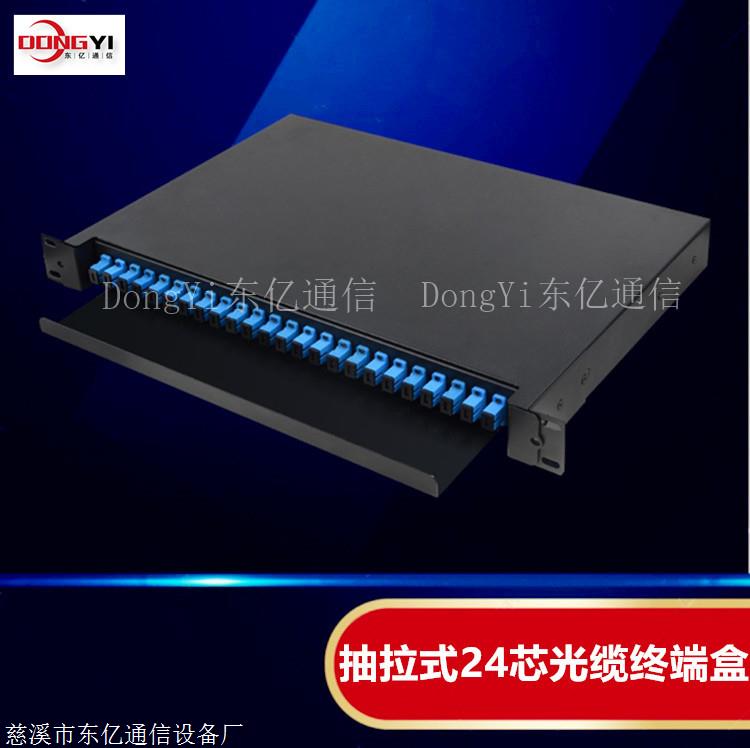

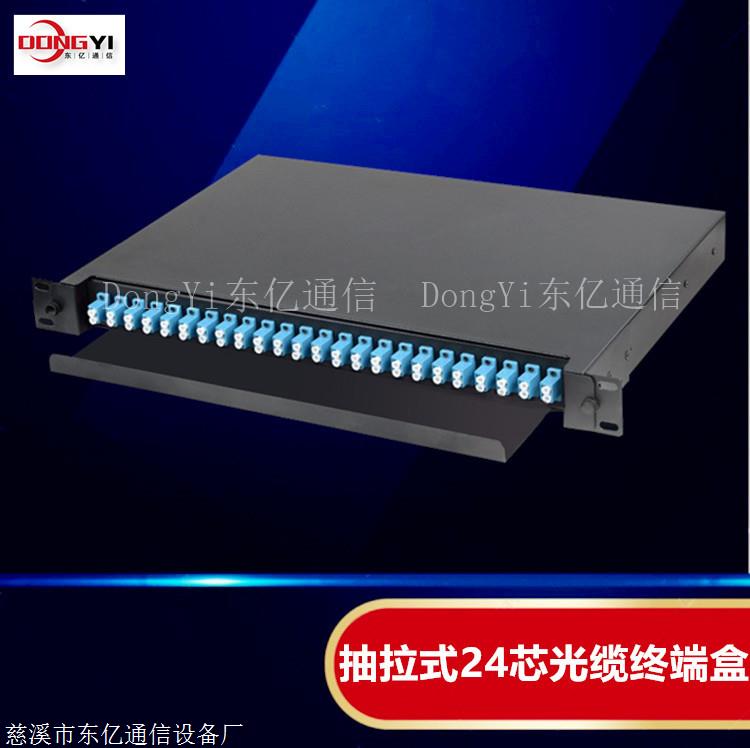

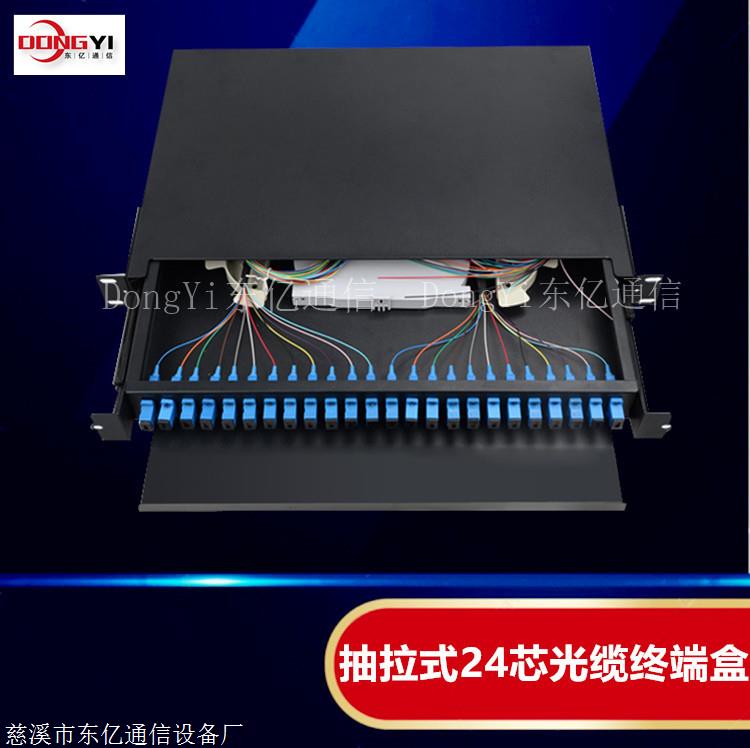

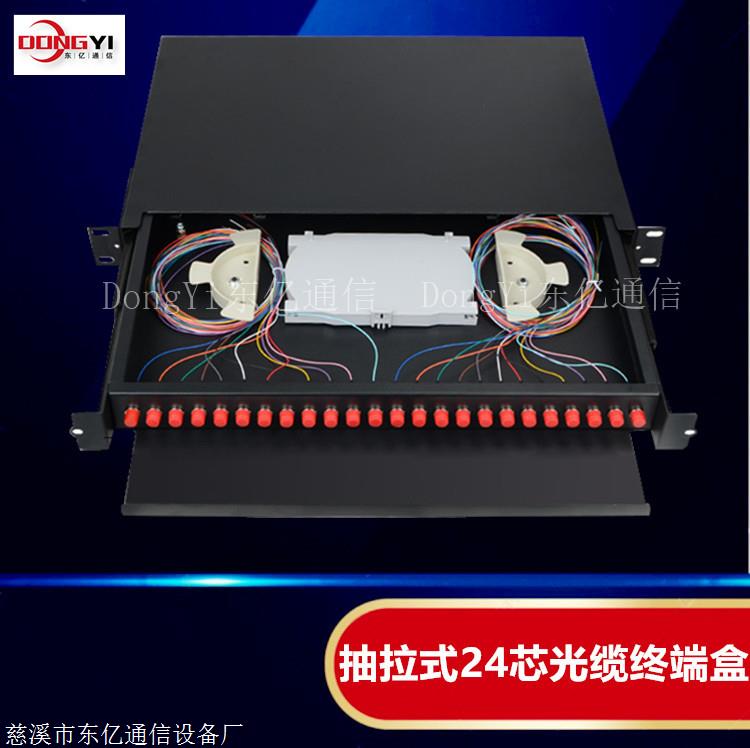

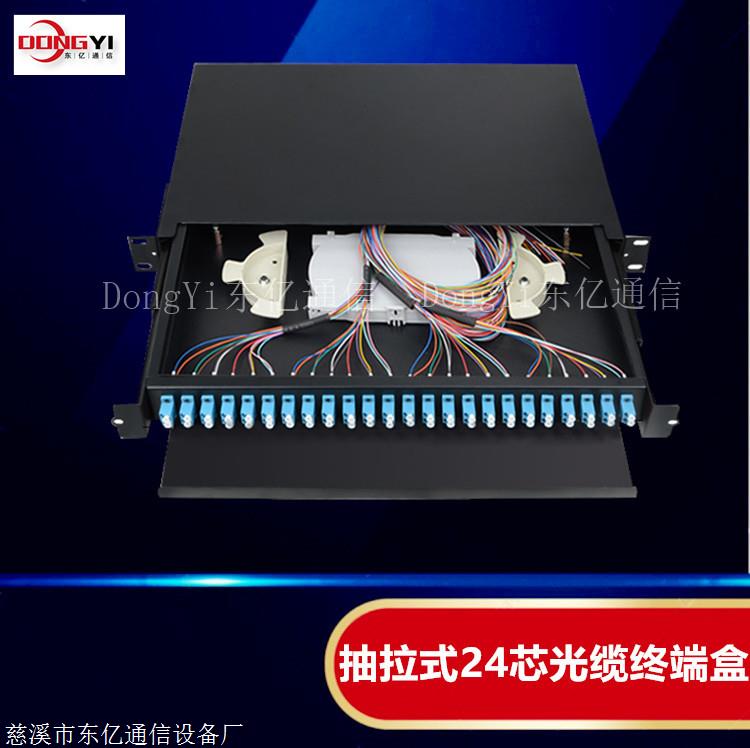

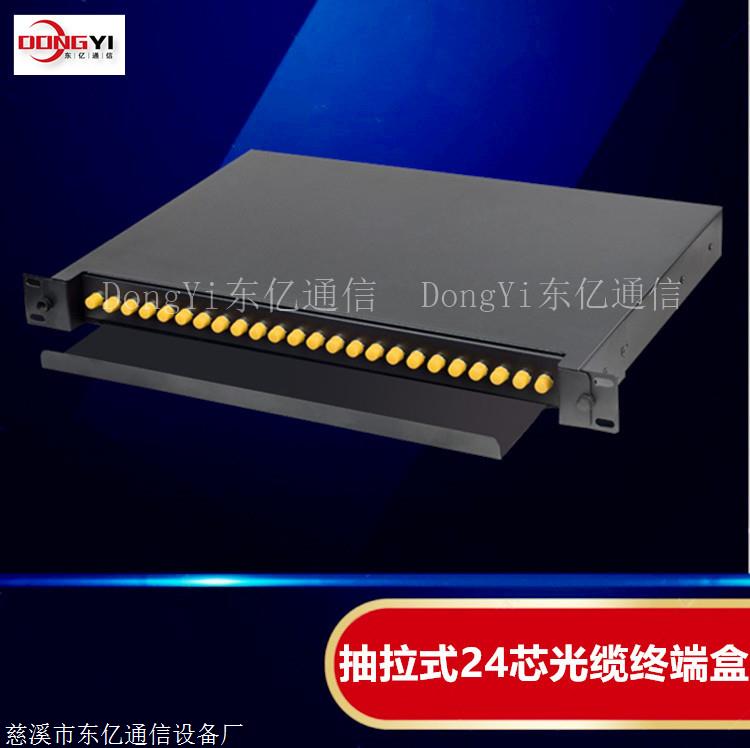

1U抽拉式光缆终端盒,主要用在19寸标准机柜里,是在光缆敷设的终端保护光缆和尾纤熔接的盒子,主要用于光缆的直通和分支接续及光缆终端的固定,使带状和非带状尾纤盘储和保护接头的作用。

2产品功能特点


1.采用电解钢板,表面烤漆处理,系列容量从12-24-48芯可选 。

2.采用活动式适配器安装板,可选取用FC、SC、ST、LC多种适配器 。

3.内置可折式盘纤轮,方便安装光分路器和波分复用器。

4.4个进缆孔及进缆安装位置,方便用户选择,适用于带状和非带状尾纤。

5.熔接盘采用叠加式结构,配置灵活,可取下到工作台上熔接,操作维护方便快捷

6.内配光缆固定装置、熔接盘和过线夹,并有可靠的接地装置。具有光缆固定,熔接功能,起熔接光缆的作用,用于实现尾纤和光缆的连接。

3使用环境要求


24芯抽拉式光缆终端盒适用于19寸标准机柜,如需特殊规格可根据客户要求定做。

工作温度:-25℃~+40℃;相对湿度:≤85%(+30℃时);

储存温度:一25℃~+55℃ ;大气压力:70kPa~106kPa。

4材料及结构


1.外壳材料:电解钢板,表面烤漆处理。

2.结构:按安装尺度,可分为1U和2U;

             按配适配器分类,可以分为SC,ST,LC,FC。

             按光纤接口数量:12芯.24芯.48芯。

5产品应用


广泛应用于市话、农话网络系统、数据、图象传输系统,CATV有线电视系列,用于室内光缆的直通边接和分支接续,起到尾纤盘储和保护接头的作用,FTTX,TFFB。

6技术参数


1.连接器损耗(包括插入、互换和重复):≤0.3dB

2.回波损耗:FC/PC≥40dB,FC/UPC≥50dB,FC/APC≥60dB

3.机箱高压防护地与机箱绝缘,绝缘电阻>1,000mΩ/500V DC

4.机箱高压防护地与机箱间耐压>3,000V DC/min,不击穿,无飞弧

5.相对湿度:≤85%+30°C

6.大气压力:70kPa-106kpa

7安装要求


1、信息模块、多用户光缆终端盒、集合点配线模块安装位置、安装方式和高度应符合设计要求。

2、安装在活动地板内或地面上时,应固定在接线盒内,信息面板采用直立和水平等形式,接线盒盖可开启,并应具有防水、防尘、抗压功能,接线盒盖面应与地面齐平。

3、光缆终端盒底盒同时安装信息模块和电源插座时,间距及采取的防护措施应符合设计要求。

4、光缆终端盒底座的固定方法应以现场施工的具体条件来定,可用膨胀螺钉、射钉等方法安装,信息模块明装底盒的固定方法根据施工现场条件而定。

5 、固定螺丝需拧紧不应产生松动现象。底座、信息模块与面板的安装应牢固稳定,无松动现象,面板应保持在一个水平面上做到美观整齐。

6、安装在墙上的光缆终端盒,其位置宜高出地面300 mm左右。在房间地面采用活动地板时。光缆终端盒应离活动地板表面300 mm。

7、各种插座面板应有标识以颜色、形、文字表示所接终端设备业务类型。

8、工作区内终接光缆的光纤连接器件及适配器安装底盒应具有足够的空间并应符合设计要求。




机架式24芯光纤终端盒有哪些基本功能?

光缆终端盒广泛应用于市话、农话网络系统、数据、图像传输系统、CATV有线电视系列,用于室内光缆的直通力接和分支接续,起到尾纤盘储和保护接头的作用,采用冷轧钢板静电喷塑制成,设计结构合理。美观大方可将光缆加强芯固定在终端。基本功能:1、固定功能 光缆进入机架后,对其外护套和加强芯要进行机械固定,加装地线保护部件,进行端头保护处理,并对光纤进行分组和保护。2、熔接功能 光缆中引出的光纤和尾缆熔接后,将多余的光纤进行盘绕储存,并对熔接接头进行保护。3、调配功能 将尾缆上连带的连接器插接到适配器上,与适配器的另一侧的光连接器实现光路对接。适配器与连接器能够灵活插、拔。光路可进行自由调配和测试。4、存储功能 为机架之间各种交叉连接的光连接线提供存储,使它们能够规则整齐的放置。光纤终端盒内应有适当的空间和方式,使这部分光连接线走线清晰,调整方便,并能满足小弯曲半径的要求。



光纤在光通信应用中存在的问题还有许多,比如色散、弥散、小色散斜率和负色散等问题,但其前景依旧属于乐观范畴,且很多问题都可以随着技术的创新和完善得到解决;机架式24芯光纤终端盒虽然在容量方面光通信网络的容量比以往大很多,有了很大的突破,但依然存在很多不能应用的领域;机架式24芯光纤终端盒随着社会经济的不断发展,信息需求量在快速增长,这势必会导致网络滞缓,出网络的承受能力。因此,社会在发展,技术在不断更新和进步,应将光纤技术推广在更加广泛的新领域,科学家与学者必须进一步研究出更加先进的光传输手段与技术。这对未来生活中光纤技术在各领域的突破和进一步发展起到了决定性的作用
