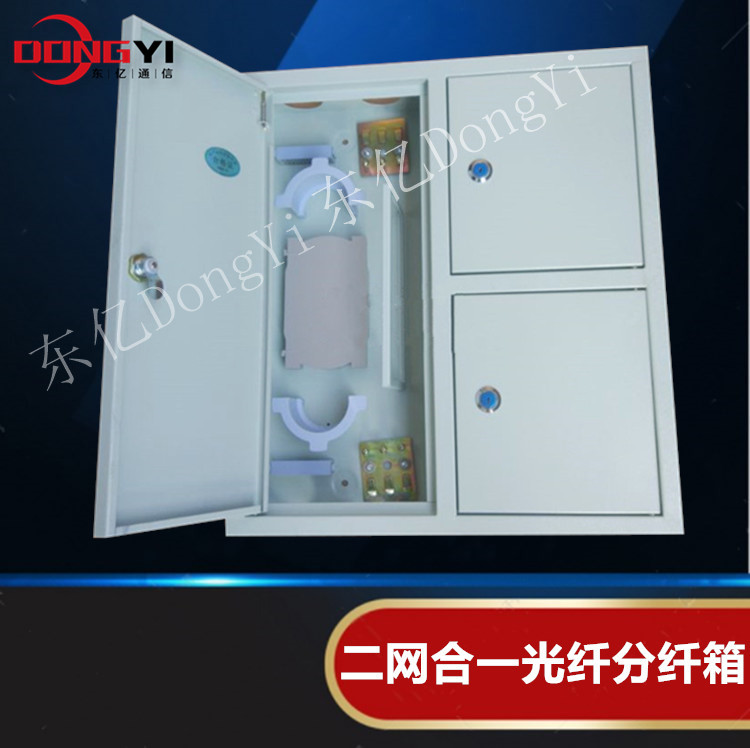

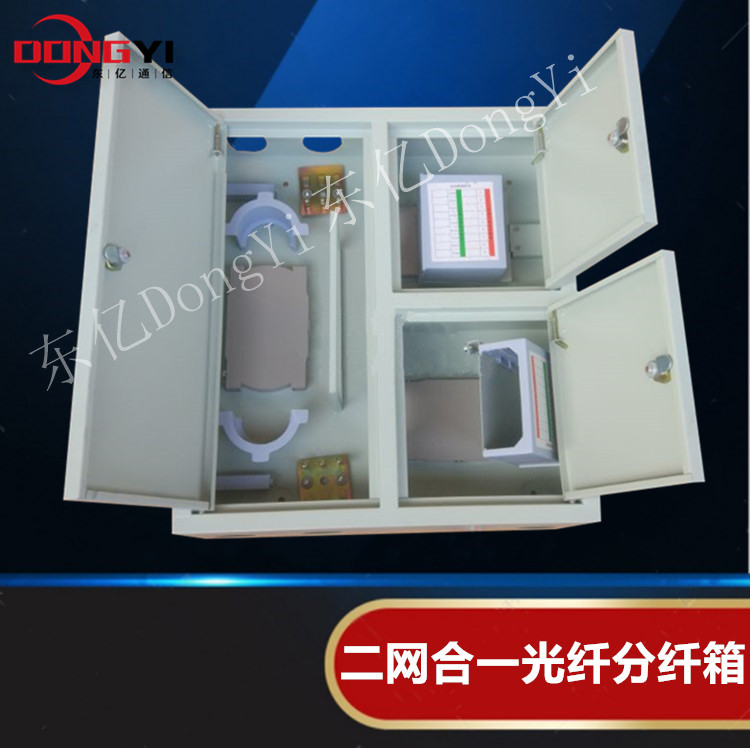

二网合一光纤直熔箱

2019-11-21 浏览次数:161

光纤分纤箱规格尺寸、光纤配线箱介绍、光纤分线箱、光纤分纤箱、光纤楼道箱、光纤分光箱、光纤分配箱、光纤直熔箱、光纤熔接箱、光纤网络箱、光配箱、光缆分纤箱、光缆分线箱、光缆配线箱、光缆楼道箱、光缆分光箱、光缆分配箱、光缆直熔箱、光缆熔接箱、光缆网络箱、二网合一光纤直熔箱东亿通信为适应我国电信、移动、联通、广电光纤配线箱、FTTx的推行,弘福通信推出从(OLT)局端一直到用户桌面的FTTH、FTTX光配线网络处理方案。商品首要包含MODF光纤总配线架、室外通讯机柜,三网合一光纤配线架,三网合一光缆交接箱,三网合一光纤楼道箱,ODF光纤配线架二网合一光纤直熔箱、网络机柜、光缆交接箱,光分路器箱,光纤分线箱,ONU光纤配线箱,光缆分线盒,光缆接头盒,光缆终端盒,冷接子,光纤跳线,配线光缆、皮线光缆、室内布线光缆、无源器材、线路辅佐设备等。。型号:12芯、24芯、36芯、48芯、60芯、72芯、96芯、144芯、材质:冷轧板、不锈钢、SMC、ABS、安装方式:壁挂式、抱杆式、挂墙式、嵌入式、镶嵌式、室外、室内等带防水功能、使用区:移动 联通 铁通 电信 FTTH FTTB FTTX FTTP、宁波东亿通信设备厂专业为电信、移动、联通、铁通、广电供应配套产品

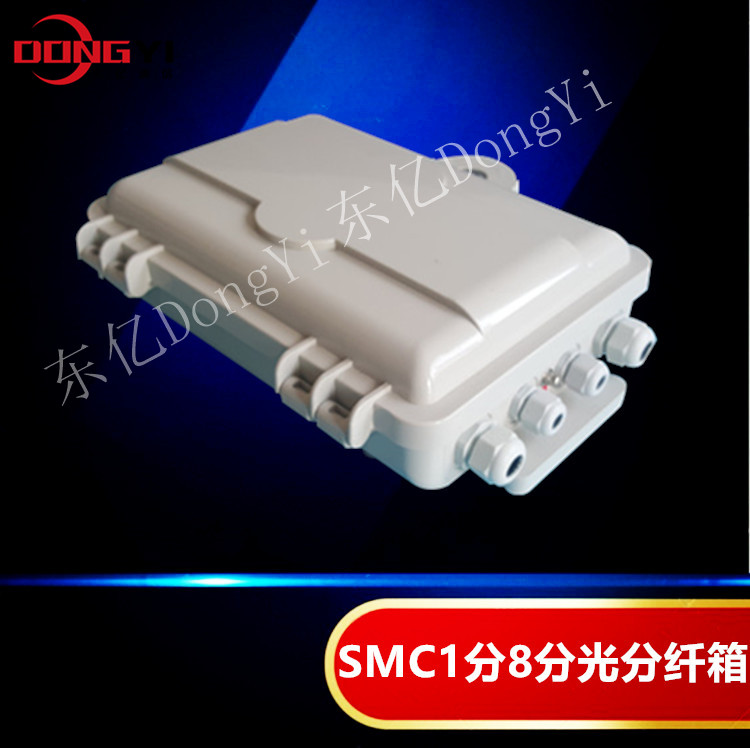

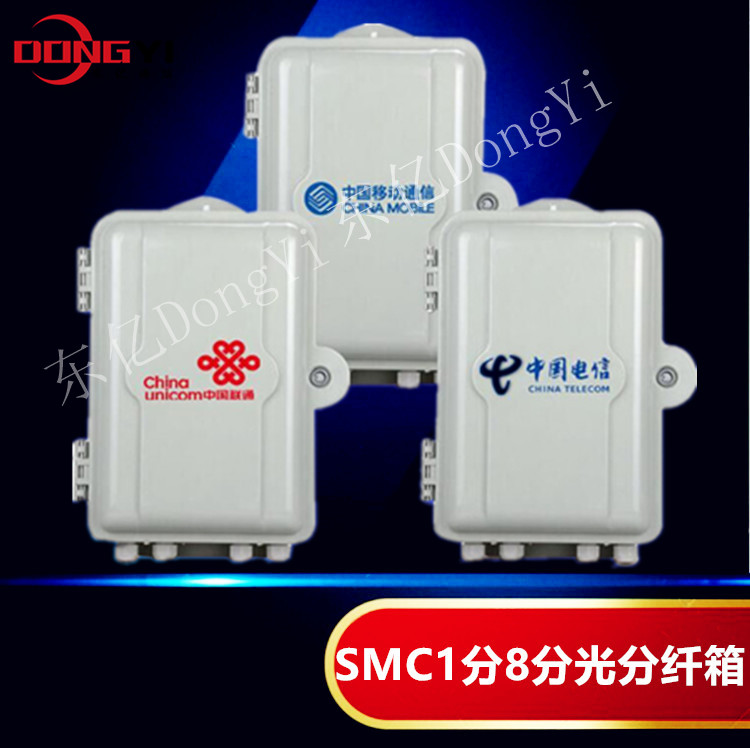

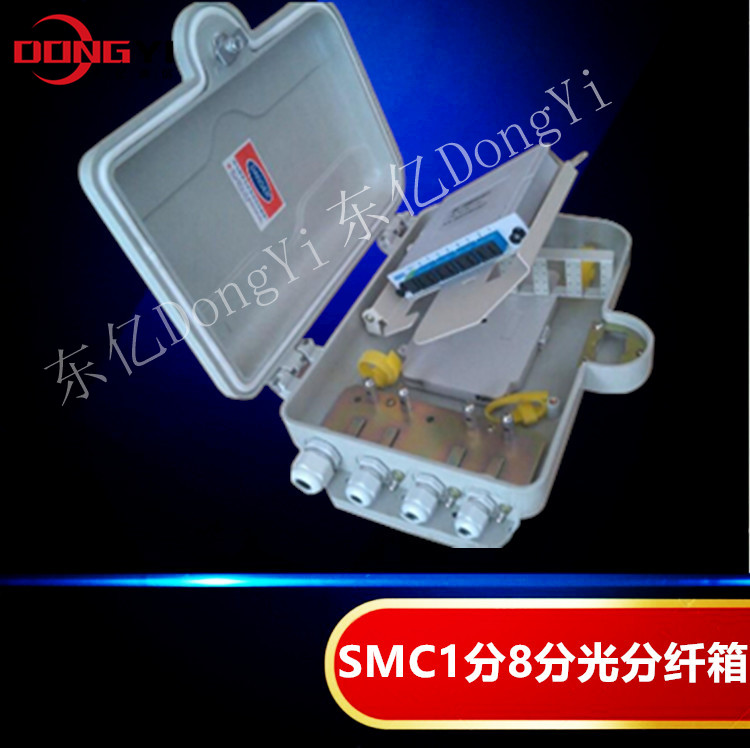

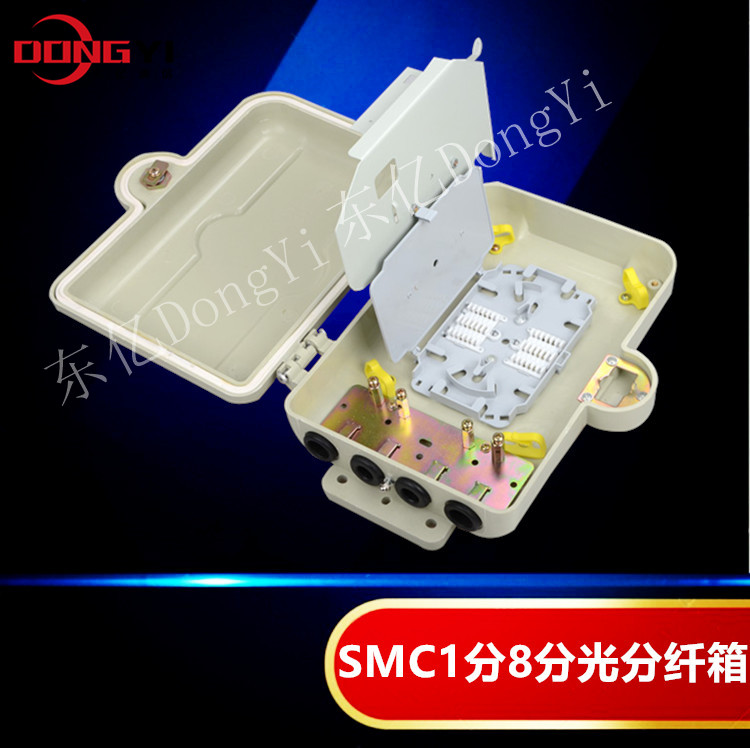

光纤分纤箱,光纤配线箱,光纤楼道箱,光纤分线盒,光分路器箱,光纤分光箱.光纤配线箱12芯16芯24芯32芯36芯48芯64芯72芯96芯光纤分纤盒光缆分纤箱是针对FTTH建设中采用一级分光或二级分光等不同的场景需求而开发设计的新一款产品,该产品用于配线光缆通过光分路器与蝶形入户光缆实现连接,从而满足用户高速率带宽业务开通的需求,是ODN网络中重要的光接入点设备。

二、特点

适用多种使用场景:室内、新老楼盘。

模塑箱体,安装背板设计,造型美观小巧,安装方便快捷,便于大规模施工。

分路器模块端口倾斜15°设计,走线路由顺畅。

系列化插片可积木化组合,扩容方便,投资节省。

皮线光缆采用专用卡槽设计,可带活接头入盒,固定可靠,布放简便效率高。

工厂化皮线尾纤,实现高质量低成本快速部署。

配线光缆熔接

a.为方便熔接可将箱体取下操作,亦可单独将熔接盘取下操作;

b.将分路器模块旋转框向上取出箱体,并取下光缆穿线滑块,妥善放置;

c.开剥光缆,长度约1.5m,在光缆开剥处缠绕几圈绝缘胶布,再用喉箍进行紧固;

d.熔接配线光缆,按图4盘绕,操作完成后,将模块旋转框插入铰链旋转轴;

e.熔接后的SC尾纤连接器插入分路器输入端口,如暂不开通将其停放在“停泊区”;

f.进行光缆加强芯接地,将接地线从光缆入口引出接地;

g.固定好光缆穿线滑块,将箱体重新安装于墙体背板上。

二网合一光纤直熔箱的工作单元和功能分别是什么?

1、工作单:Ø光纤配线箱的工作单元包括光缆固定装置、接地装置、光纤熔接盘片、光纤连接分配装置、光分路器、尾纤连接器停泊区、皮线光缆固定区等。Ø不同容量、不同厂商的熔接盘片必须具有通用性和互换性。2、功能要求: = 1 \* alphabetica光缆的固定和保护功能Ø光缆引入设备时,必须有可靠的固定与保护装置,固定后的光缆金属拦潮层、铠装层及加强芯必须可靠连接至高压防护接地装置,光缆开剥后必须用塑料套管或螺旋管保护并固定引入光纤熔接装置。Ø蝶形光缆的盘绕与绑扎必须自然平直,无扭绞、打圈等现象,宜采用必要的固定装置,以确保不受到外力的挤压和操作损伤 = 2 \* alphabeticb光缆纤芯的终接功能:设备的光缆终接装置必须便于光缆光纤与光缆光纤或尾纤的熔接、安装和维护等操作,同时必须具备富余光缆光纤的储存空间 = 3 \* alphabeticc光纤熔接接头保护功能:光纤接头部分均必须保护。光纤与光纤熔接后,接头部分必须用熔接保护套管加以保护 = 4 \* alphabeticd缆纤适用性要求:必须能适用符合GB,T 7424中规定的光缆,ITU-T G.652和ITU-T G.657规定的光纤或与之兼容的光纤,以及YD,T 1997-2009规定的接入网用蝶形光缆 = 5 \* alphabetice调纤功能:通过尾纤能迅速方便地调度光缆中光纤序号以及改变传输系统的路由,尾纤长度必须满足调纤操作要求。 = 6 \* alphabeticf门锁:光纤配线箱门锁必须为防盗结构,具有良好的抗破坏能力,所有箱体需预留备用的传统挂锁锁扣或其他备用解决手段。




室内光缆指的是光传输载体(光纤)经过一定技术手段处理而形成的线缆,通常需要同时支持语音、数据以及视频等信号传输。室内光缆主要包括综合布线与局内光缆两大部分。二网合一光纤直熔箱其中综合布线的光缆一般供用户使用,放置在室内用户端,而局内光缆放在中心局或其他各类电信机房内。室内光缆结构的设计和应用容易受到建筑物本身的限制及光缆材料多样化的影响,因此室内光缆相对复杂。二网合一光纤直熔箱虽然其抗拉度较小,保护层也较差,但是室内光缆仍然有经济、便捷、便于信息传递等自身优势。室内光缆传输信息速度很快,而且具有信号稳定、清晰、强烈,抗干扰性好,信息流量大等优点。
