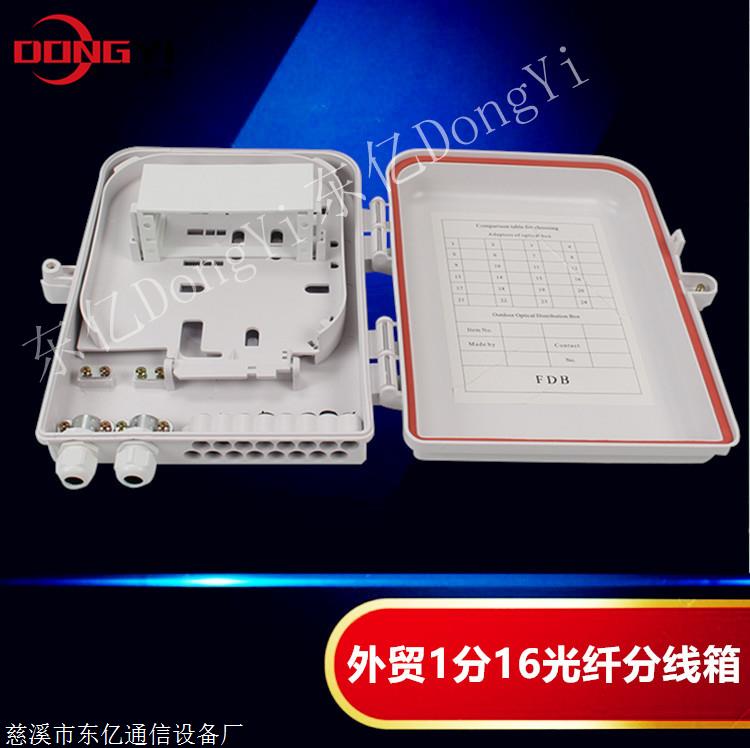

外贸1分16光纤熔配箱

2019-11-26 浏览次数:206

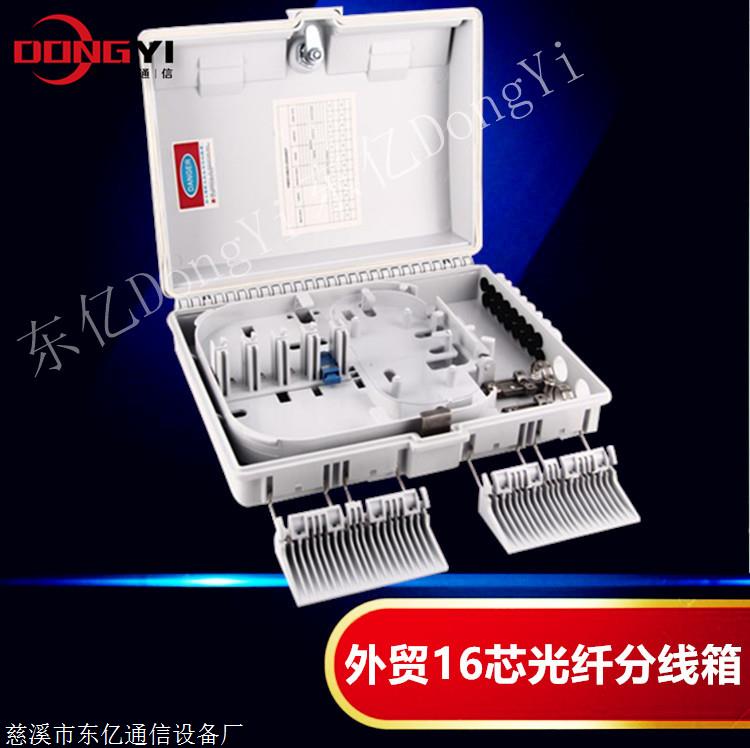

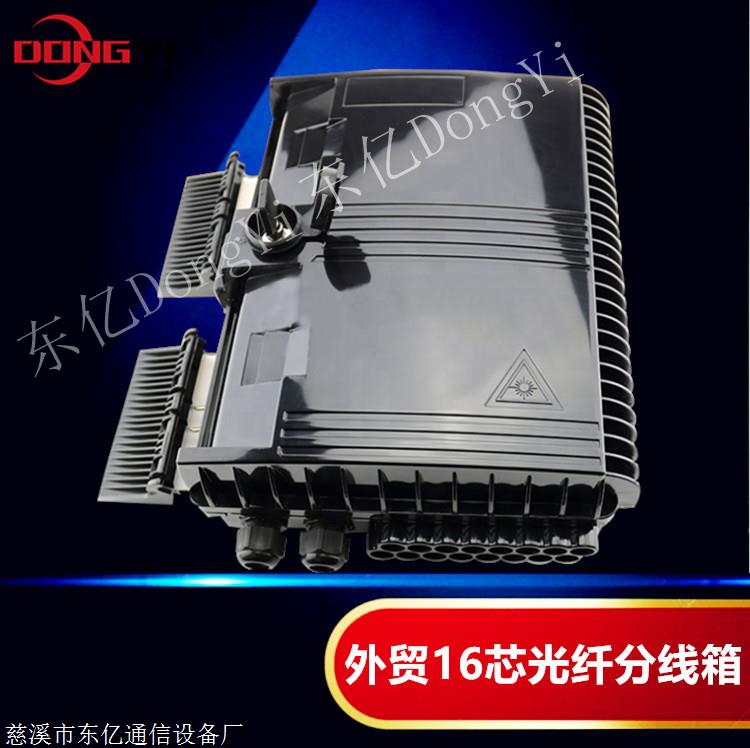

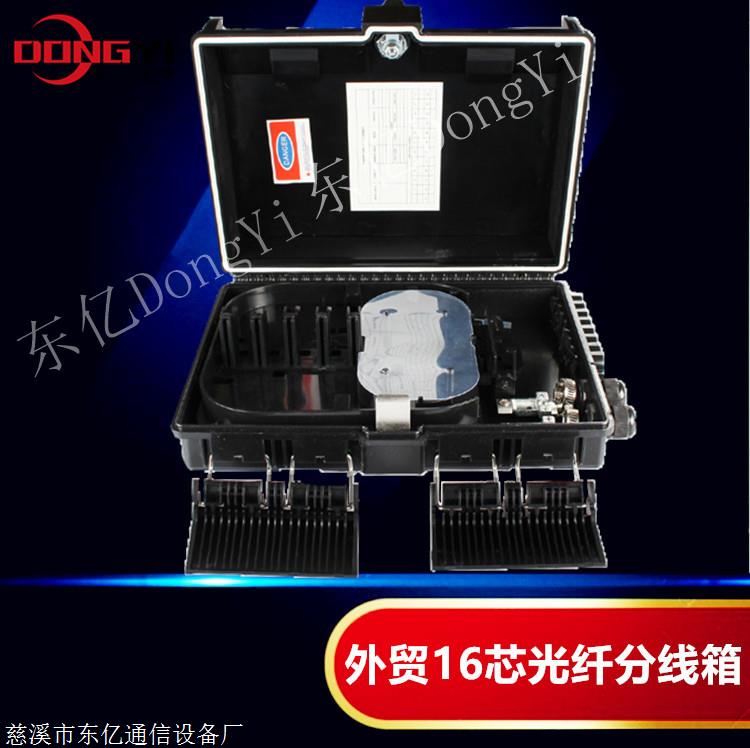

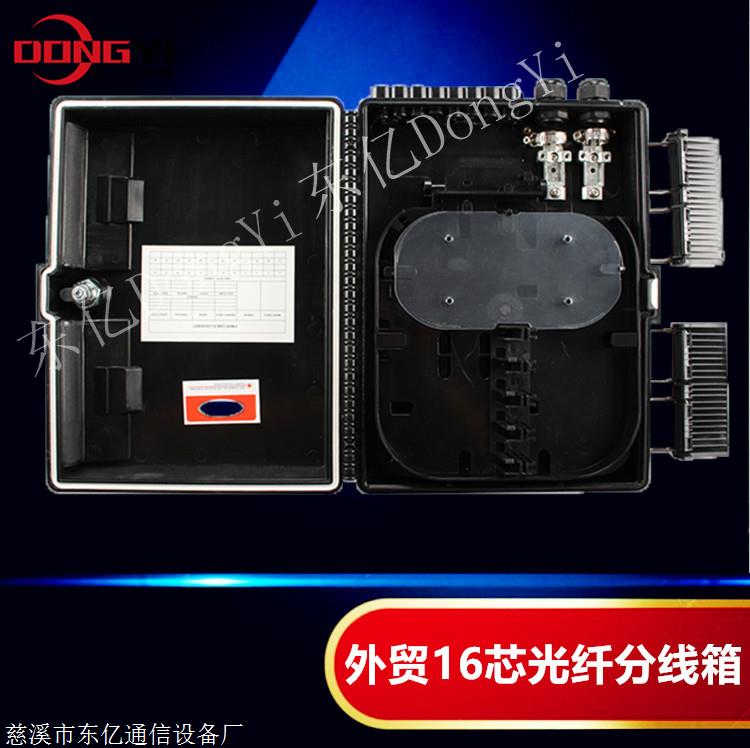

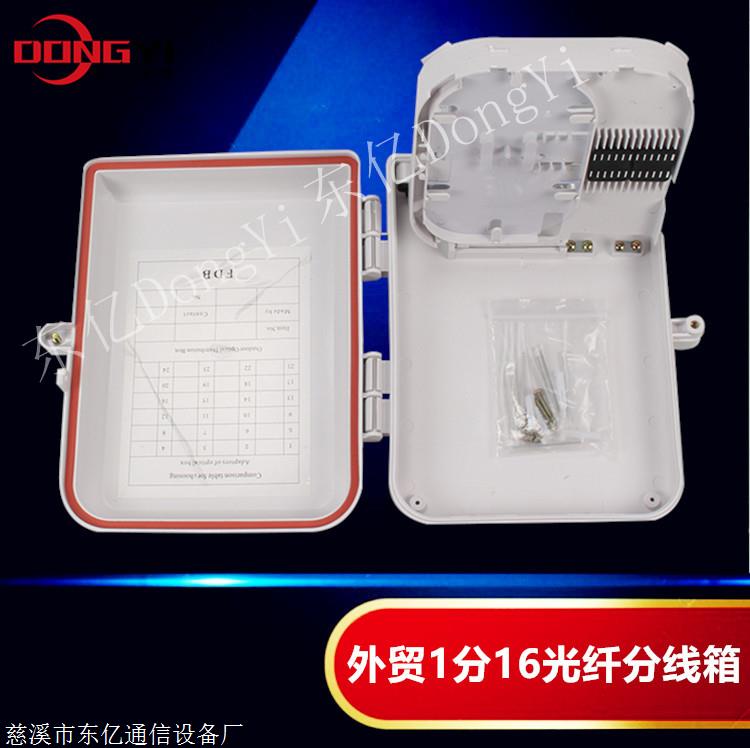

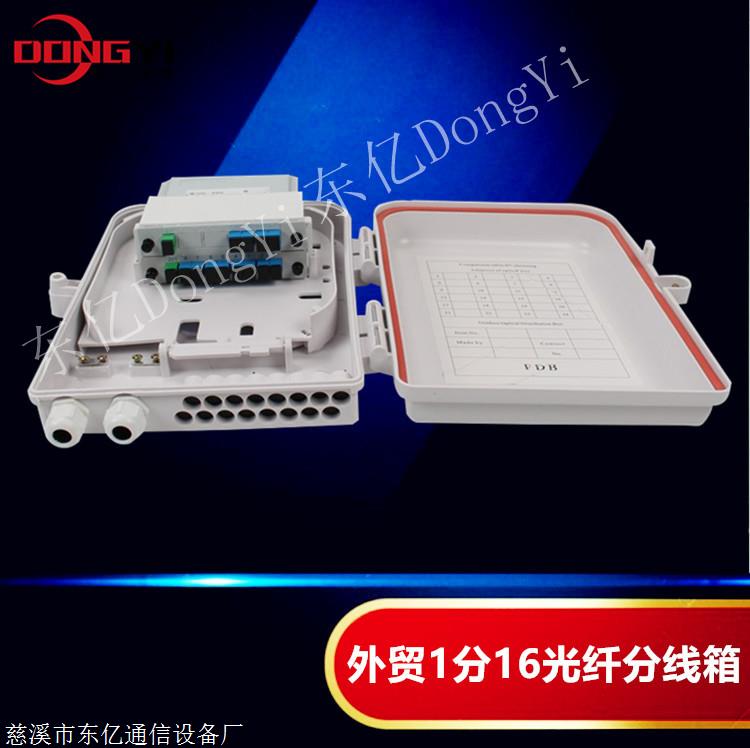

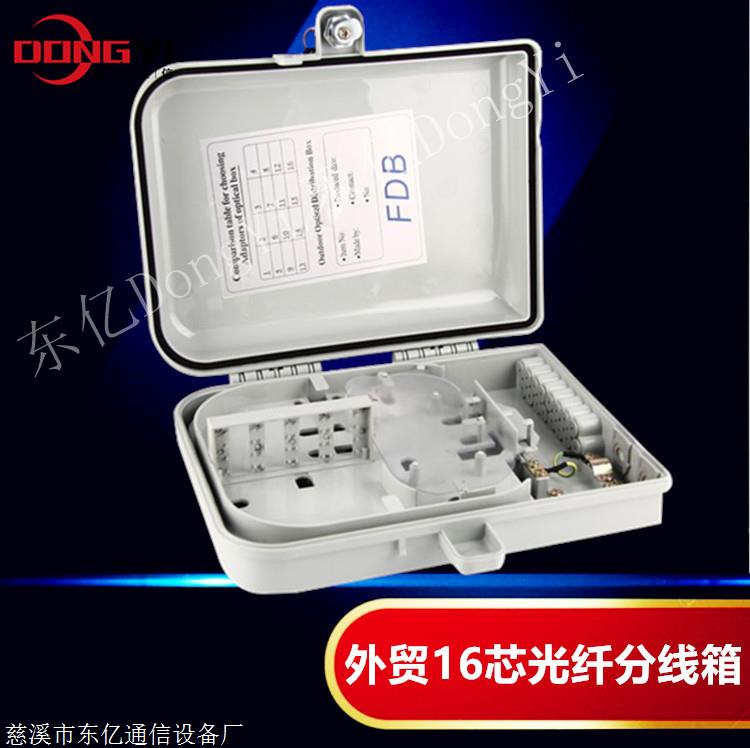

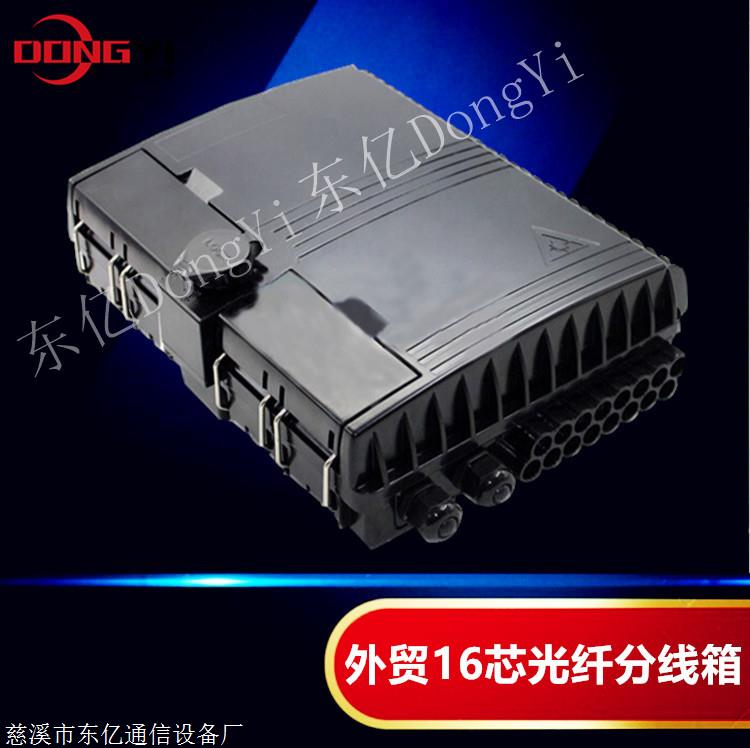

宁波东亿通信外贸1分16光纤熔配箱特点:适用于多种场景:室内、室外、挂墙、挂杆、新老楼盘。模塑箱体,安装背板设计,造型美观小巧,安装方便快捷,便于大规模施工。外贸1分16光纤熔配箱采用翻转结构,可合理配置分光、配线及熔接区域空间,便于安装与维护。分路费模块端口倾斜15设计,走线路由顺畅。系列化插片可积木化组合,扩容方便,投资节省。支持光缆直熔;支持预制蝶形缆和SC型快速连接器。外贸1分16光纤熔配箱采用高性能橡胶密封条密封,防护等级IP53。皮线光缆采用专用卡槽设计,可带活接头入盒,固定可靠,布放简便效率高。路由标识清晰,方便路由的记录与维护;体积小、重量轻,可挂墙安装操作方便。



光纤分纤箱,光纤配线箱,光纤楼道箱,光纤分线盒,光分路器箱,光纤分光箱.光纤配线箱{供应 }安徽,辽宁,黑龙江,吉林,天津,北京,福建,四川,重庆,江西,山西,山东,河南,河北,湖南,湖北,江苏,海南,云南,贵州,内蒙古,新疆等省份【中国电信,中国联通,中国铁通】相关通信产品,欢迎广大新老客户前来订购,您的满意,将是我们公司全体员工的追求!

光纤分线盒:光纤分线盒,光纤分纤盒,光缆分线盒

一、光缆分纤箱适合于光纤接入网中的配线光缆与入户皮线光缆交接点使用。箱体采用壁挂或抱杆安装方式,适用于室内和室外两种场景使用;通过SC型光纤适配器及快速连接器对外线铠装光缆与入户皮线光缆之间进行连接与调度。

二、性能指标

工作温度:-40℃~+70℃;

储存温度:-40℃~+70℃;

工作湿度:≤90%(+30℃时);

大气压力:62Kpa~106Kpa;

绝缘电阻:接地装置与箱体金工件之间的绝缘电阻不小于2X104MΩ/500V(DC);

耐电压:接地装置与箱体金工件之间的耐电压不小于3000V(DC)/1min;

插入损耗:IL≤0.3dB (PC型); IL≤0.3dB (APC型);

回波损耗:RL≥40dB (PC型);RL≥50dB (UPC型);RL≥60dB (APC型);

互换性:≤0.2dB。

三、 功能说明

箱体采用优质阻燃工程塑料,具有良好的密封性能和耐候性能,适合户内外壁挂、抱杆安装使用,防护等级达IP55级;

专用皮线光缆固定位,保证皮线光缆固定后拉脱力不小于20N;

有专门的快速连接器过路孔,皮线光缆端接快速连接器可在箱体外进行,端接快速连接器操作更方便;

可靠的铠装光缆引入、固定、开剥保护及接地装置,多固定2根户外铠装光缆;

多功能熔接保护座,可满足36芯熔接保护套管安放或18芯冷接子的安放需求;

翻板结构设计,充分合理利用箱体空间,全程保证光纤足够的弯曲半径,更方便用户预留合适的冗余光纤及合理走纤路由;

   12光缆分纤箱适合于光纤接入网中的配线光缆与入户皮线光缆交接点使用。箱体采用壁挂或抱杆安装方式,适用于室内和室外两种场景使用;通过SC型光纤适配器及快速连接器对外线铠装光缆与入户皮线光缆之间进行连接与调度。

安装孔距:本箱体采用3点固定方式,上方2点、下方1点,安装简洁方便,上下之间直线距离为307毫米,左右之间水平距离为197毫米。


什么是外贸1分16光纤熔配箱?

光缆分纤箱是用于室外、楼道内或室内连接主干光缆与配线光缆的接口设备 。光纤分纤箱必须能在规定的环境下可靠工作,并且其箱体能承受不大于500N的垂直压力。室内壁挂式光纤配线箱(以下简称“光纤配线箱” )主要应用于小区、楼宇或校园等光纤接入网络、基站覆盖网络等室内光纤网络的配线连接,是光纤进入小区、大楼或校园等部位的配线设备。该产品集光缆固定、光纤盘储和熔接、配线插头互连等功能于一体,可实现主光缆与小区、大楼或校园等分支光缆的信号互连。


在一个典型光纤传输系统当中,光信号的传输特性表现为光功率、色散、光信噪比和非线性效应。其中光功率决定了光纤传输的距离,假设说发射机和接收机之间光纤长度90km,外贸1分16光纤熔配箱其光衰系数为默认的0.22dB/km,那么则可计算出线路衰耗为22.8dB。色散这个方面,由于导波磨具有不同的波长而导致出现群速度不同引起色散,这与导波结构参数和波长有着非常显著的关系,而其取决于波导尺寸和纤芯与外包层的相对折射率差。OSNR值也就是光信噪比,其大小决定网络最终信号的质量。比方说,对于一般的10GE的OTU,通常要求在接收端OSNR要达到25dB。外贸1分16光纤熔配箱非线性效应一般受非线性折射率(kerr效应)影响,包括SPM、XPM和四波混频。其中kerr效应影响大,会在网络系统中产生串扰和功率代价。为此也必须要考虑非线性效应的抑制问题。
