ONU网络信息箱

2020-02-27 浏览次数:112

ONU网络信息箱适合于家庭室内、楼道内或户外安装使用。箱体采用优质冷轧板精制而成,外部静电环氧粉末喷涂处理,美观耐用,防锈性能优异;设备安装采用正面操作,操作和维护方便。ONU配线箱准用于XPON ODN配线的ONU设备配线箱,用于提供ONU设备的安装、防雷供电、管理引入及熔接、以太网或音频配线等功能,设备具有室内室外多种安装结构可选,箱体具有防尘、散热等功能,室内型提供壁挂与嵌墙两种安装方式,室外型可提供壁挂可落地等多种安装方式,设备具有外形简洁美观、体积适中、功能齐全、管理方便等优特点

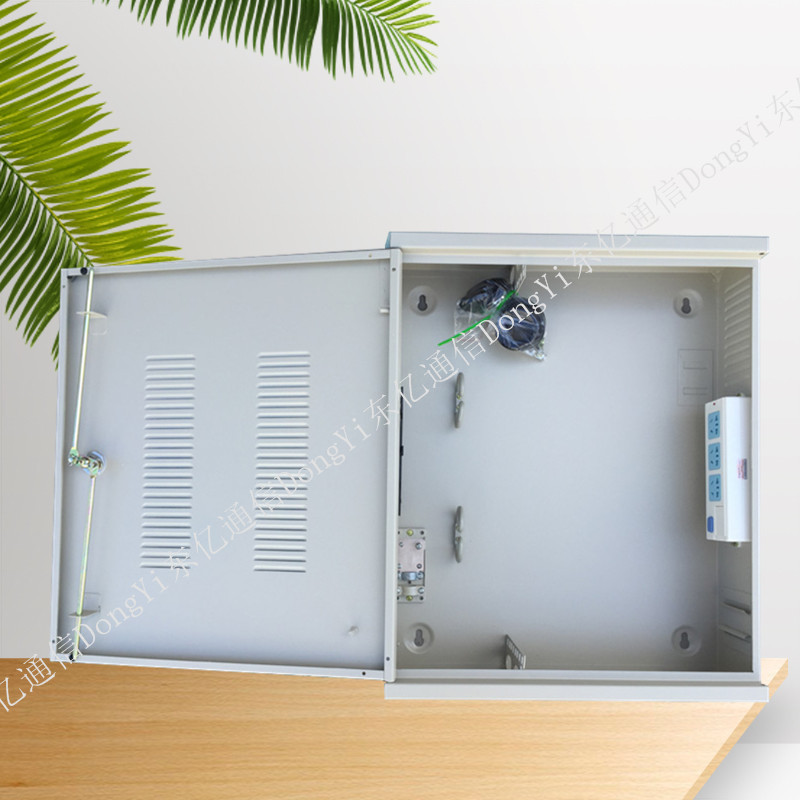

ONU网络信息箱节图片:


ONU网络信息箱简介

PON+LAN或者PON+DSL的建设模式下,需要尽量缩短ONU与用户之间的距离,ONU根据需要可能会放置于楼内或者楼外墙体及楼旁绿化带内。综合信息箱用于提供ONU设备的安装、防雷供电、光缆引入及熔接、以太网或音频配线等功能,设备具有室内室外多种安装结构可选,箱体具有防尘、散热等功能,分为室内型和室外型两种。

壁挂箱内部结构:信息箱内部结构按照功能划分,总体划分为配电区、光纤熔接区、ONU设备区、配线区四部分,配以相应理线环,便于用户线的管理,强弱电走线通道完全隔离。

配电区:配电区建议配置日泰或相同档次的10A 2P空开,便于外电引入;维护插座1个(含三孔插座三个),可以方便现场外接设备的供电。若为室外机柜,还需单独增配防雷模块。

要求用户综合信息箱内,须设置接地排、引入电源处须装有浪涌保护器。

用户综合信息箱体内安装的配线模块及ONU设备须接地。

光纤熔接区:为节省信息箱内部空间,光纤熔接区设计需计算位置,也可安装在信息箱内部侧板上,不影响其它走线通道;光纤熔接区由光纤固定架、熔纤盘及尾纤盘纤柱三部分组成。光纤固定架用于进入信息箱的光纤加强芯固定和光纤紧固,一般为8芯光缆。熔纤盘用于入箱光纤与跳纤熔接。盘纤轮用于盘整多余的跳纤。光纤熔接单元一般选用6端口ODF一体化模块或者12端口ODF一体化模块。

ONU设备区ONU设备安装区采用标准19英寸支架设计,ONU设备吊装(或侧装)在支架上面,如安装不稳还可考虑加装加固支架。考虑到各厂商ONU深度存在差异,为保证所有型号ONU能够正常安装,ONU设备区预留深度不低于300mm

另外,为便于ONU用户线绑扎,在ONU至配线区之间设计理线环若干个。

配线区:按照规划,信息箱内配线区模块分为内线区和外线区,设备侧用户线卡接在内线模块处,用户侧进线卡接在外线模块处,内外线通过跳线连接开通用户。在PON+LAN应用环境下,只需要考虑POTS端口跳线,因此内外线端子需求一样,考虑到端子冗余,可以按设备容量2.5倍配置。跳线模块按照左右或上下分内线、外线排列。从节省空间及成本考虑,建议配置110配线模块(规格有25对、50对、100对、200对等)。在PON+DSL应用环境下,根据现有业界通用做法,内线侧需要端子数量为(设备窄带容量+设备宽带容量*2),外线侧端子与设备容量一致,保安单元数量与外线侧端子数量一样。建议配置MDF子架。MDF子架通用模块为内线32线,外线25线;各个厂家也有自己的模块,可以先算出内线、外线端子后再配置MDF模块。



东亿(酷亿)通信售后服务

一、 产品到货3日内根据合同约定条款进行验收,发现货物存在质量问题的,本公司无偿提供退/换货服务,且货运费用本公司负责。

二、 若运输过程当中出现货品损坏,贵公司及时发现问题并同时告知运输公司与我公司联络人的,本公司无偿提供换货服务。

三、 若贵公司自身采购错误产品,需要兑换产品,本公司提供有偿换货处理,一切损失由贵公司负责。

四、 若贵公司采购产品使用后有剩余产品,在没损坏货物的情况下,本公司提供回收服务;为贵公司降低采购成本,让合作伙伴真正省钱省心!

五、 以上服务终解释权归本公司所有,如有问题请致电本公司

东亿(酷亿)通信凭借雄厚的技术实力、完善的服务,东亿(酷亿)公司以“创新、务实”的企业精神,以“求新、求变、求快”的发展战略,迎接光通信的美好未来。



光纤通信技术概念。将模拟电信号转化为光信号,以光波作为载波,以光纤作为介质进行信息传输的技术被称之为光纤通信技术。光纤模拟通信系统。在发射端通过放大和预调制基带信号对电信号进行处理,在接收端通过解调和放大等处理将正常电信号释放出来。光纤数字通信系统。在发射端通过放大、取样和数字量化基带信号对电信号处理,在接收端逆过程处理。光纤数据通信系统。在发射端通过放大基带信号对电信号进行处理后,到接收端进行逆过程处理。光纤数据通信系统与光纤数字通信系统相比缺少了码型变换过程。
