ONU用户终端箱

2020-03-09 浏览次数:148

ONU配线箱准用于XPON ODN配线的ONU设备配线箱,用于提供ONU设备的安装、防雷供电、管理引入及熔接、以太网或音频配线等功能,设备具有室内室外多种安装结构可选,箱体具有防尘、散热等功能,室内型提供壁挂与嵌墙两种安装方式,室外型可提供壁挂可落地等多种安装方式,设备具有外形简洁美观、体积适中、功能齐全、管理方便等优特点,适合于家庭室内、楼道内或户外安装使用。箱体采用优质冷轧板精制而成,外部静电环氧粉末喷涂处理,美观耐用,防锈性能优异;设备安装采用正面操作,操作和维护方便。

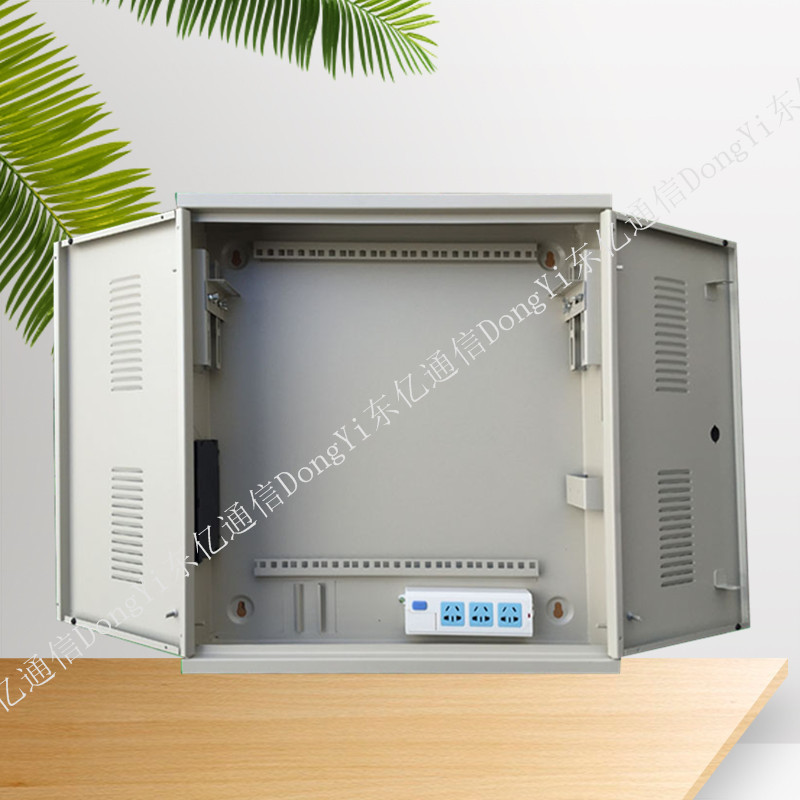

ONU用户终端箱细节图片:


ONU用户终端箱产品介绍:

ONU网络箱(壁挂箱)简介:

在PON+LAN或者PON+DSL的建设模式下,需要尽量缩短ONU与用户之间的距离,ONU根据需要可能会放置于楼内或者楼外墙体及楼旁绿化带内。综合信息箱用于提供ONU设备的安装、防雷供电、光缆引入及熔接、以太网或音频配线等功能,设备具有室内室外多种安装结构可选,箱体具有防尘、散热等功能,分为室内型和室外型两种。

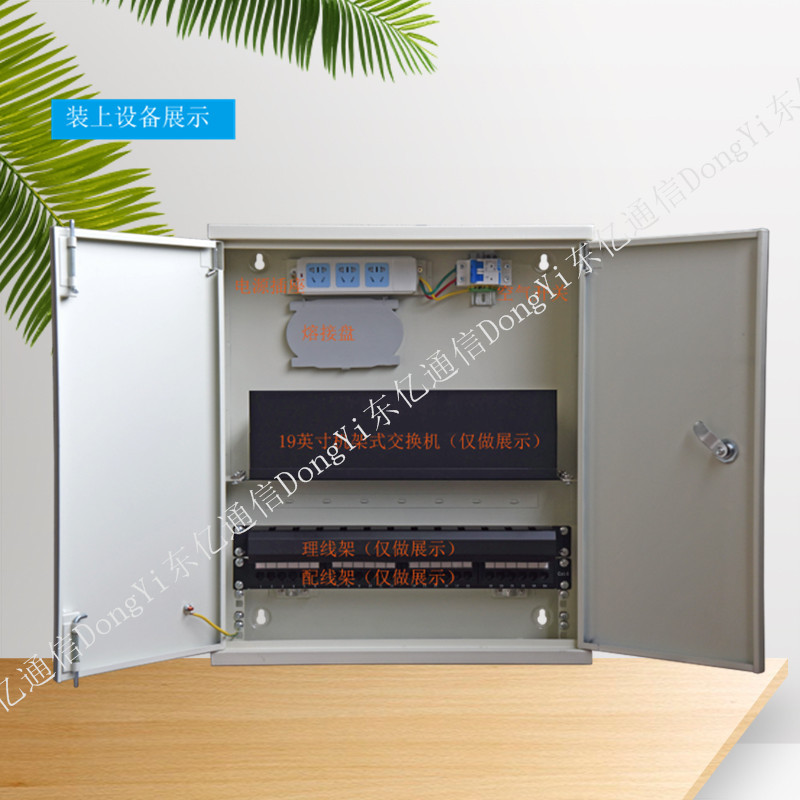

壁挂箱内部结构:信息箱内部结构按照功能划分,总体划分为配电区、光纤熔接区、ONU设备区、配线区四部分,配以相应理线环,便于用户线的管理,强弱电走线通道完全隔离。

配电区:配电区建议配置日泰或相同档次的10A 2P空开,便于外电引入;维护插座1个(含三孔插座三个),可以方便现场外接设备的供电。若为室外机柜,还需单独增配防雷模块。

要求用户综合信息箱内,须设置接地排、引入电源处须装有浪涌保护器。

用户综合信息箱体内安装的配线模块及ONU设备须接地。

光纤熔接区:为节省信息箱内部空间,光纤熔接区设计需计算位置,也可安装在信息箱内部侧板上,不影响其它走线通道;光纤熔接区由光纤固定架、熔纤盘及尾纤盘纤柱三部分组成。光纤固定架用于进入信息箱的光纤加强芯固定和光纤紧固,一般为8芯光缆。熔纤盘用于入箱光纤与跳纤熔接。盘纤轮用于盘整多余的跳纤。光纤熔接单元一般选用6端口ODF一体化模块或者12端口ODF一体化模块。

ONU设备区:ONU设备安装区采用标准19英寸支架设计,ONU设备吊装(或侧装)在支架上面,如安装不稳还可考虑加装加固支架。考虑到各厂商ONU深度存在差异,为保证所有型号ONU能够正常安装,ONU设备区预留深度不低于300mm。

另外,为便于ONU用户线绑扎,在ONU至配线区之间设计理线环若干个。

配线区:按照规划,信息箱内配线区模块分为内线区和外线区,设备侧用户线卡接在内线模块处,用户侧进线卡接在外线模块处,内外线通过跳线连接开通用户。在PON+LAN应用环境下,只需要考虑POTS端口跳线,因此内外线端子需求一样,考虑到端子冗余,可以按设备容量2.5倍配置。跳线模块按照左右或上下分内线、外线排列。从节省空间及成本考虑,建议配置110配线模块(规格有25对、50对、100对、200对等)。在PON+DSL应用环境下,根据现有业界通用做法,内线侧需要端子数量为(设备窄带容量+设备宽带容量*2),外线侧端子与设备容量一致,保安单元数量与外线侧端子数量一样。建议配置MDF子架。MDF子架通用模块为内线32线,外线25线;各个厂家也有自己的模块,可以先算出内线、外线端子后再配置MDF模块。


ONU用户终端箱的用途是什么?

OUN配线架用途主要是用以在局端对前端信息点进行管理的模块化的设备。前端的信息点线缆(超5类或者6类线)进入设备间后首先进入配线架,将线打在配线架的模块上,然后用跳线(RJ45接口)连接配线架与交换机。总体来说,配线架是用来管理的设备,比如说如果没有配线架,前端的信息点直接接入到交换机上,那么如果线缆一旦出现问题,就面临要重新布线。此外,管理上也比较混乱,多次插拔可能引起交换机端口的损坏。配线架的存在就解决了这个问题,可以通过更换跳线来实现较好的管理。用法和用量主要是根据总体网络点的数量或者该楼层(以及相近楼层,这要看系统图是怎么设计的)的网络点数量来配置的。不同的建筑,不同系统设计,主设备间的配线架都会不同。如,一栋建筑只有四层,主设备间设置在一层,所有楼层的网络点均进入该设备间,那么配线架的数量就等于该建筑所有的网络点/配线架端口数(24口、48口等),并加上一定得余量;如果,一栋建筑有9层,主设备间设置在4层,那么为了避免线缆超长,就可能每层均设有分设备间,且有交换设备。那么主设备间的配线架就等于4层的网络点数量/配线架端口数(24口、48口等)。
