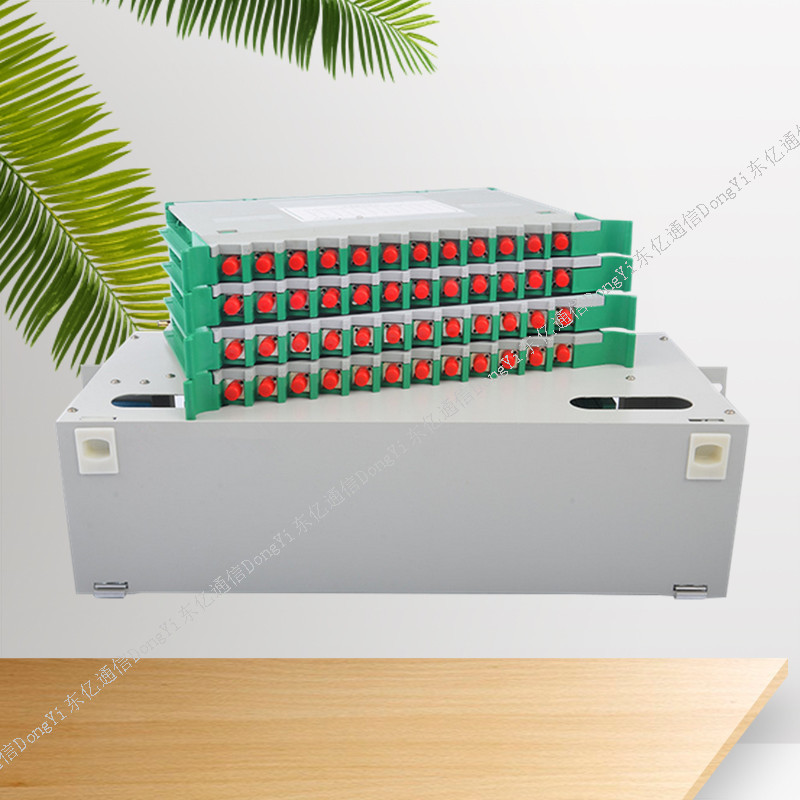

48芯ODF配线单元箱

2020-03-20 浏览次数:81

48芯ODF配线单元箱适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统,集熔接与配线于一体,大限度的高密度化,可安装于19寸标准机架上,48芯ODF配线单元箱适用于带状和非带状光缆,可卡接式安装FCSCSTLC等多种适配器 ,适配器与设备在30°卡接式安装,既保证了跳线的弯曲曲率半径,又可避免激光灼伤人眼 操作方便,保护完善 ,光缆和尾纤均具有2m以上的盘储空间。ODF单元箱又叫ODF子框:ODF框、ODF单元箱、一体化机箱、ODF光纤配线架配线箱容量:12芯、24芯、36芯、48芯、72芯、96芯、144芯、48芯ODF配线单元箱材质:壳体采用厚度1.5mm冷扎板制成,环氧静电喷塑,外形美观,配线箱箱安装:壁挂式、机架式(19英寸);


ODF箱,ODF架,ODF单元箱,ODF熔配一体化子框,19英寸ODF机架,ODF光纤配线架,ODF子框等.产品类型:(12芯、24芯、48芯、72芯、96芯144芯)ODF光纤熔接配线单元盒,又称ODF配线箱,型号:光纤熔接配线单元盒中,所有的塑料部件采用的材料具有防腐性能,金属部件采用静电喷塑处理,以增加其防腐蚀性能;材料的物理、化学性能稳定并且材料之间有良好的相容性。

3.1热收缩保护管采用的材料及填充物的热熔温度不小于120℃,热软化温度大于90℃,使用温度:-25℃~+40℃。

3.2全部材料无毒、无腐蚀,对人体健康和其它设备。4?结构特点:

4.119标准安装界面,适用于多种机架、机柜上的安装

4.2采用金属结构,表面涂装静电喷塑,结构轻巧,外形美观4.3全模块化设计,全正面化操作,安装灵活、施工维护方便4.4抽拉式设计,集熔接配线一体化的熔接配线模块

4.5适用于束状和带状光缆

4.6每盘可卡式安装12FCFC(双芯),SC,及ST适配器,适配器正面呈30¡角,既保证拉光纤的曲率半径,又可避免激光损伤眼睛。

4.7模块可取出至设备外操作,简单方便

4.8光缆和尾纤均具有2m以上的盘储空间



产品名称

ODF单元箱

产品型号

RS-ODF4510

产品类型

12、24、48、72芯

产品材质

塑件ABS、箱体冷轧板

◆使用条件

*工作温度:-10°C~+40°C

*贮存温度:-25°C~+55°C

*相对湿度:≤85%(+30°C )

*大气压力:70Kpa~106Kpa

◆光电性能

*标称工作波长:850nm、1310nm 、1550nm

*插入损耗:≤0.5dB

*回波损耗:PC≥40dB、UPC≥50dB、APC≥60dB

*抗电强度:≥3KV(DC)/1min不击穿、无飞弧;

*绝缘电阻:≥1000MΩ/500V(DC)

*寿命:≥1000次

*收容盘光纤弯曲半径:≥40mm]

◆机械性能

*塑料件燃烧性能符合GB51697-85的规定。

*光缆光纤穿过金属板孔时装有保护套,纤芯、尾纤的曲率半径大于37.5mm

*光缆进入机箱,曲率半径大于光缆直径的15倍

*箱体采用厚度1.5mm冷扎板制成,环氧静电喷塑,外形美观,使用方便

功能

*具有光缆固定和保护功能

*具有光缆终接功能

*调线功能

*光缆纤芯和尾纤的保护功能

◆应用范围

*适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统
