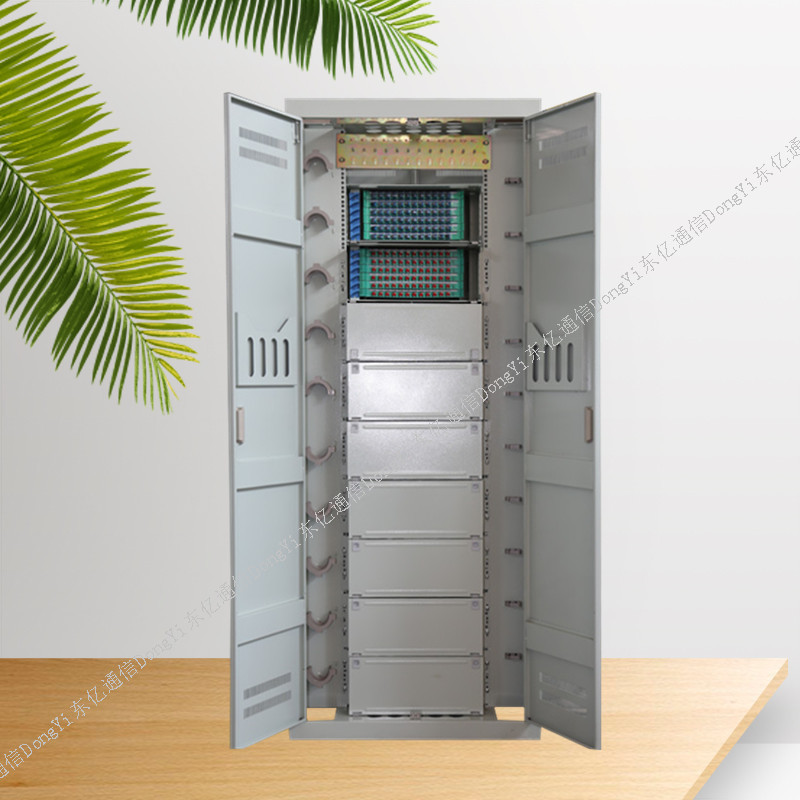

576芯ODF配线柜

浏览次数:49
  • 产品规格:齐全
  • 发货地:浙江省宁波慈溪市
关键词
576芯ODF配线柜
详细说明

如果在原有列架上安装设备,要注意核对安装机架的机位,保证正确无误。在机架安装时,除注意不要放错机位外,安装时须注意机架一定要与地面垂直,机面要与列架面摆平,机架间的距离要按图纸调整好,每架间的缝隙要一致、均匀。3)机房内的缆线布线在一个机房里,缆和线的布放是必不可少的,在布放中,应注意如下内容缆和线的布放要分类依次一次完成,以免出现差错,特别是在布放电源线时,要先将各机架的电源线放完毕后,再布放其他缆或线,在布放音频电缆时,首先要将所有音频电缆一次布完,再进行高频电缆的布放,电缆布放要整齐、顺直,不得互相缠绕,溢出槽道。电源线与信号电缆应分离焊接、绕接缆或线时,要看清图纸,不能接错端子,焊点要光滑、可靠,不得有虚焊、冷焊、漏焊。


ODF光纤配线架又称光纤配线柜,144芯288芯216芯360芯576芯720芯864芯960芯1152芯1440芯等光纤配线架.

【简单介绍】

用于光纤通信系统中局端主干光缆的成端和分配,可方便地实现光纤线路的连接、分配和调度。随着网络集成程度越来越高,出现了集ODF、DDF、电源分配单元于一体的光数混合配线架,适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统。

【详细说明】

1、机架结构形式

1)机架结构有封闭式、半封闭式和敞开式。

2)机架高度分为2600mm、2200mm和2000mm三类。其宽度推荐选用120mm的整数倍,深度推荐选用300mm、450mm及600mm。

3)机架外形尺寸的偏差不过±2mm;外表面对底部基准面的垂直度公差不大于3mm。

2、机械活动部分

机械活动部分应转动灵活、插拔适度、锁定可靠、施工安装和维护方便。门的开启角应不小于110°,间隙不大于3mm。

3、引入光缆弯曲半径

引入光缆进入机架时,其弯曲半径应不小于光缆直径的15倍。

4、机架结构

结构应牢固,装配应具有一致性和互换性,紧固件无松动。外露和操作部位的锐边应倒圆角。

5、保护套、衬垫及纤芯和尾纤弯曲半径

光缆光纤穿过金属板孔及沿结构件锐边转弯时,应装保护套及衬垫。纤芯、尾纤无论处于何处弯曲时,其曲率半径应不小于30mm。

6、机架的表面

涂覆层应表面光洁,色泽均匀、无流挂、无露底;金属件无毛刺锈蚀。

7、结构装置上的文字、图形、符号和标志

结构装置上的文字、图形、符号和标志应清晰、完整、无误。



所有插头、插座的制作要符合工艺要求,牢固耐用,以免造成电缆与插头脱落成短路的现象注意核对所有布放电缆的阻抗,看其是否符合设计要求设备维护内容是指在保证设备的正常工作的同时,利用系统和设备自身的告警指示等维护手段,判断故障性质、故障的位置,并进行正确的处理,在尽可能短的时间内使系统恢复到正常工作状态光网络种类繁多,一般可以按照地域来划分。光网络可以分为广域网、城域网、接入网和局域网。广域网(WAN)是指跨越国界、网络边界或者广大的地理距离,达到几千千米或上万千米(也称作长途干线网)。广域网与城域网相连接,形成区域之间互通的桥梁。随着DwDM技术的发展,使得广域网能够更经济、更强壮、更灵活地提供端到端业务域域网(MAN)泛指在地理上覆盖都市管辖区域的信息传送网络,用来连接广域网和局域网(LAN),提供不同业务的接入、汇聚和传输等功能,承担着集团用户、商用大楼和智能小区的多种业务接入、信息传送和电路出租服务等功能。
