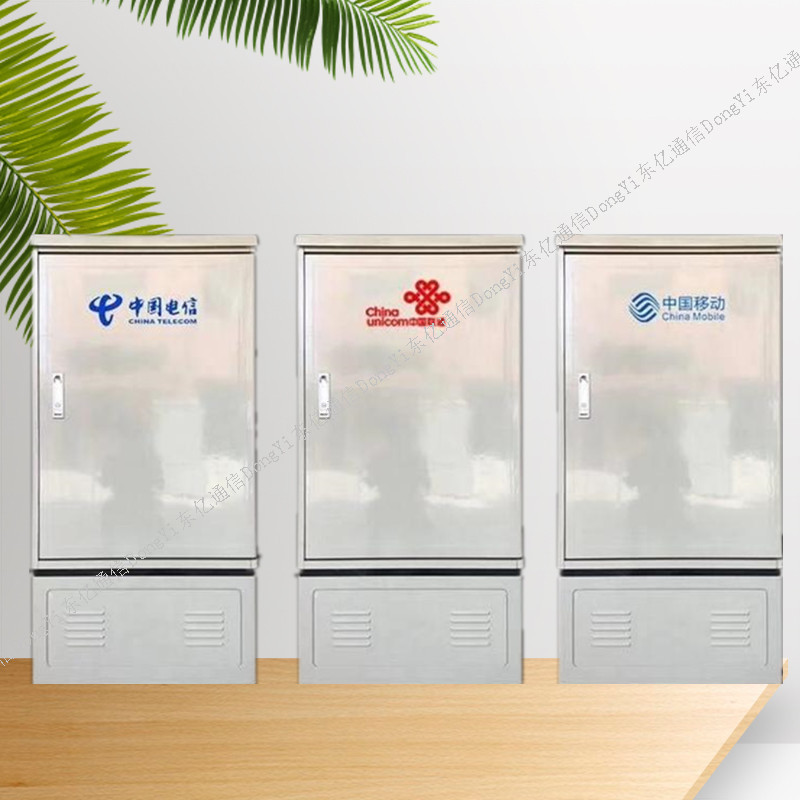

盒式光缆交接箱

浏览次数:15
  • 产品规格:齐全
  • 发货地:浙江省宁波慈溪市
关键词
盒式光缆交接箱
详细说明

盒式光缆交接箱3.3.1光纤连接器 科本四园班切街-8685 出也不的鱼质我下此国体观价换动光纤连接器又称光纤活动连接器,俗称活接头,TUT建议将其定义为用以稳定地,但并不是水久地连接两根或多根光纤的无源组件盒式光缆交接箱光纤连接器主要用于实现系统中设备与设备、设备与仪表、设备与光纤及光纤与光纤的非永,性固定连接,是光纤通信系统中不可缺少的无源器件。盒式光缆交接箱正是由于连接器的使用,使得光通道间的可拆式连接成为可能,从而为光纤提供了测试入口,方便了光纤通信系统的调测与维护,使光纤通信系统的转接调度更加灵话。


光缆交接箱【容量为144芯,288芯,360芯,576芯,720芯,1152芯】材料有201,304,工序有拉丝、喷塑,SMC材质,冷轧板,塑料材质等。
工作环境:
*环境温度:-40℃~+60℃
*相对湿度:40℃时小于95%
*大气压力:70~106Kpa

技术指标
*采用熔配一体化抽拉式模块,使光缆交接箱容量大,密度高。
*箱体采用不锈钢板,SMC材质,冷轧板材质,塑料材质具有良好抗腐蚀、耐老化性能,能抵受剧烈的气候变化以及适应恶劣的工作环境
*光缆交接箱箱体具有良好的密封性能,防护等级达到GB/T4208IP65级。
*光缆交接箱具有很好的安装性能及防破坏功能。
*光缆交接箱箱体具有安全可靠的光缆固定与接地保护装置。
*高压防护接地与机箱绝缘电阻:≥2×104MΩ/500V(DC)
*箱高压防护接地与机箱间耐压≥3000V(DC)/1min,不击穿,无飞弧
*箱体静负荷能力:壳盖≥980N,侧表面≥980N,门铰链≥200N
*机箱的密封防护等级:达到GB4208标准中IP65级
*密封性能:达到GB4208/IP53要求
*负荷值:壳盖≥980N,侧表面≥400N,支撑件≥200N
*小拉脱力:φ0.4-1.2mm导线分别为24-120N

订货规格
用途
*光缆交接箱是用于室外的主干光缆与配线光缆连接的接口设备,能够实现光纤的接续,配线有直接连接和交叉连接的功能。
备注:1.2厚度的是1948 1.5厚的是2187;304材质不锈钢。 SMC5.5厚.冷轧板1.2厚.

型号

宽(mm

深(mm

高(mm

96

660

320

1150

144

660

320

1150

288

660

320

1450

576

740

580

1450

576

1270

330

1500

1152

1270

660

1500


光纤连接器的基本结构光纤连按器般采用某种机械和光学结构, 使两根光纤的纤芯对准并接触良好,保证90%以 上的光能够通过,目前有代表性并且正在使用的光纤连接器主要有5 种结构,如图319所示。 (1) 套管结构连接器由插针和套筒组成。插针为一准确套管,光纤固定在插针里面。套 简也是一个加工准确的套管,两个插针在套简中对接并保证两根光纤对准,如图3-19 (a)所示。这种结构设计合理,加工技术能够达到要求的精度,因而得到了广泛应用。田足(2)双锥结构连接器是利用锥面定位。插针的外端面加工成圆锥面,套管的内孔也加工 成双圆锥面。两个插针插入套管的内孔实现纤芯对接,如图3-19 (b)所示。江21 (1好(3) V形槽结构连接器是将两个插针放入V形槽基座中,再用压盖板将插针压紧,利用对准原理使纤芯对准,如图3-19 (c) 所示。这种结构可以达到较高的精度,但结构复杂。
