户外光分路器箱

浏览次数:17
  • 产品规格:齐全
  • 发货地:浙江省宁波慈溪市
关键词
户外光分路器箱
详细说明

户外光分路器箱也可以做壁挂安装。2.工艺精良结构件采用加厚镀锌钝化处理冷轧钢板和表面喷涂工艺,材质,轻便灵活,又结实耐用。大径盘绕环设计使尾纤和跳纤的曲率半径每处都保持在40mm以上。3.既可单独装配成光纤配线架,也可与数字配线单元、音频配线单元同装在一个机柜架内构成综合配线架。具有光缆引入、固定和保护功能,光缆终端与尾纤熔接功能,储和保护功能等。4.配线箱内采用抽屉式结构,操作时可抽出,完毕后放回。光缆盘绕架引入分配盒;5.光纤分配盘结构为可开启上下层结构:开启上层,将尾纤光纤连接器与下层适配器连接后沿走线架盘绕经出线孔绕至上层,即可合起上层,尾纤头与引入的光缆纤芯熔接后把熔点固定在槽位内粘住,即完成操作。

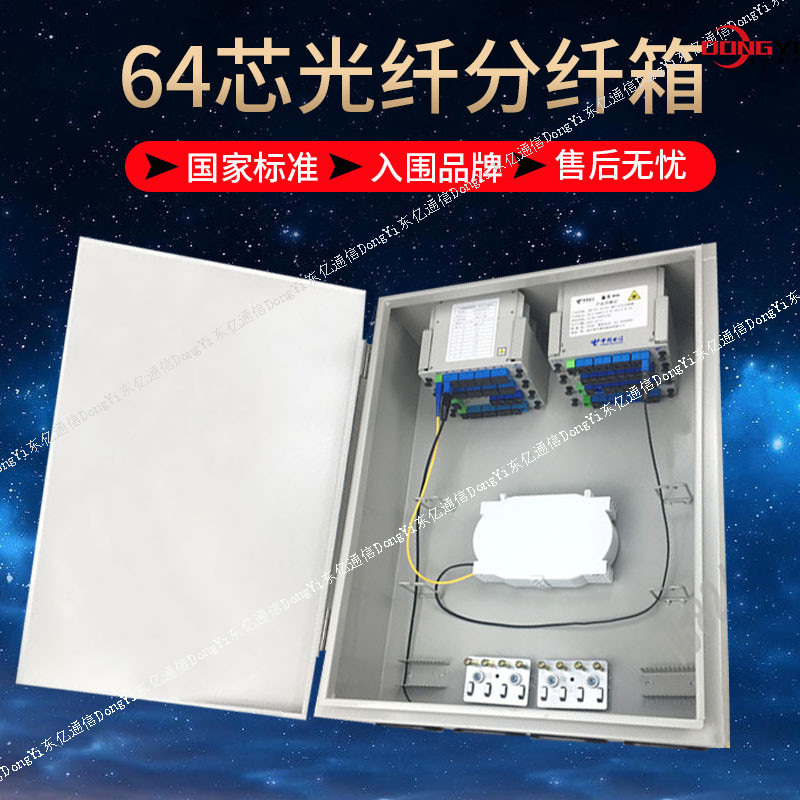

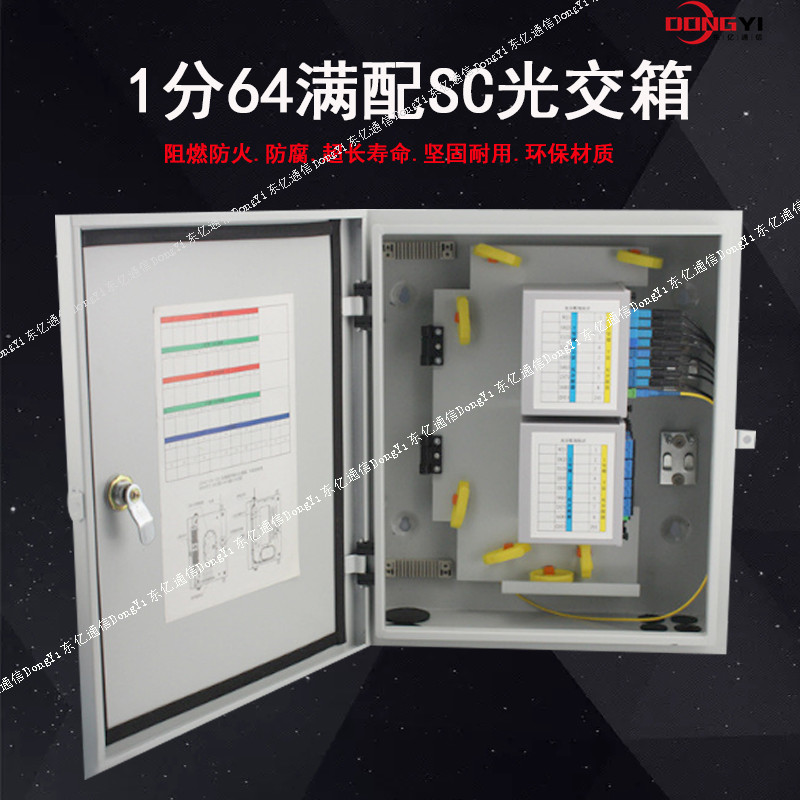

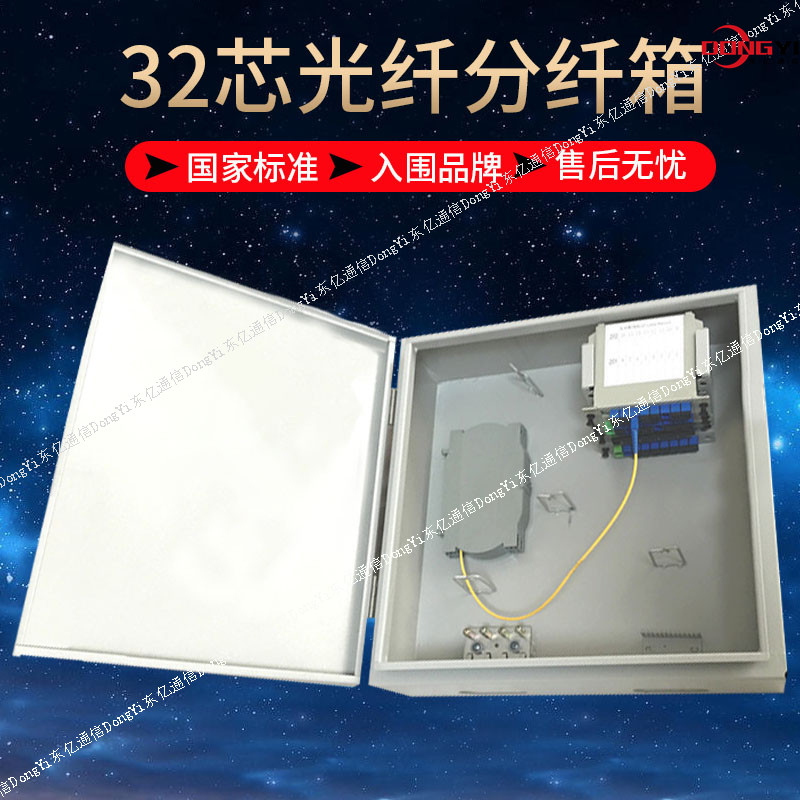

户外光分路器箱细节图片

户外光分路器箱简介

光纤分纤箱,光纤配线箱,光纤楼道箱,光纤分线盒,光分路器箱,光纤分光箱.纤配线箱121624323648647296芯光纤分纤盒光缆分纤箱是针对FTTH建设中采用一级分光或二级分光等不同的场景需求而开发设计的新一款产品,该产品用于配线光缆通过光分路器与蝶形入户光缆实现连接,从而满足用户高速率带宽业务开通的需求,是ODN网络中重要的光接入点设备。

二、户外光分路器箱特点

适用多种使用场景:室内、新老楼盘。

模塑箱体,安装背板设计,造型美观小巧,安装方便快捷,便于大规模施工。

分路器模块端口倾斜15°设计,走线路由顺畅。

系列化插片可积木化组合,扩容方便,投资节省。

皮线光缆采用专用卡槽设计,可带活接头入盒,固定可靠,布放简便效率高。

工厂化皮线尾纤,实现高质量低成本快速部署。

户外光分路器箱内部结构

a.为方便熔接可将箱体取下操作,亦可单独将熔接盘取下操作;

b.将分路器模块旋转框向上取出箱体,并取下光缆穿线滑块,妥善放置;

c.开剥光缆,长度约1.5m,在光缆开剥处缠绕几圈绝缘胶布,再用喉箍进行紧固;

d.熔接配线光缆,按图4盘绕,操作完成后,将模块旋转框插入铰链旋转轴;

e.熔接后的SC尾纤连接器插入分路器输入端口,如暂不开通将其停放在停泊区

f.进行光缆加强芯接地,将接地线从光缆入口引出接地;

g.固定好光缆穿线滑块,将箱体重新安装于墙体背板上。


将分配盘插入对应层位即可;6.分配盒下面为跳纤存储盘由于各功能模块可分开操作,使用灵活方便。7.可适用于FCSCLCST四种适配器。8.可适用于带状、束状、非带状光缆。72ODF配线箱-使用条件72ODF熔配单元箱(一站式服务)在大数据环境下,信息网络发展迅猛,移动数字终端推动了数据。与此相关,数据中心弃铜线用光纤已经是主流,72ODF熔配单元箱(一站式服务)这一系列变化中,相应的技术及建设思路也要随着改变。72ODF熔配单元箱(一站式服务)数据中心的发展趋势或将出现不同功能的模块叠加和增减,对于突如其来的应用和扩展的需求,72ODF熔配单元箱(一站式服务)我们的光纤综合布线系统。
