户外外贸光纤分纤箱

浏览次数:33
  • 产品规格:齐全
  • 发货地:浙江省宁波慈溪市
关键词
户外外贸光纤分纤箱
详细说明

户外外贸光纤分纤箱3.3.3光耦合器光耦合器是分路或合路光信号的器件。它的功能是把一个输 入的光信号分配给多个输出 (分路),或把多个输入的光信号组合成一个输出 (耦合)。在光纤通信系统或光纤测试中, 经常要遇到需要从光纤的主传输信道中取出一部分光信号, 作为监测、控制等使用,有时也 需要把两个不同方向来的光信号合起来送入一根光纤中传输, 这都需要光耦合器来完成。图3-20所示为常用光耦合器的类型,它们具有不同的功能和用途。带其得人陆公休八这是种2X23端耦合器,如图3-20 (a)所示,其功能是把根光纤输入的光信一定比例分配给两根光纤,或把两根光纤输入的光信号组合在一起,输入到根光纤

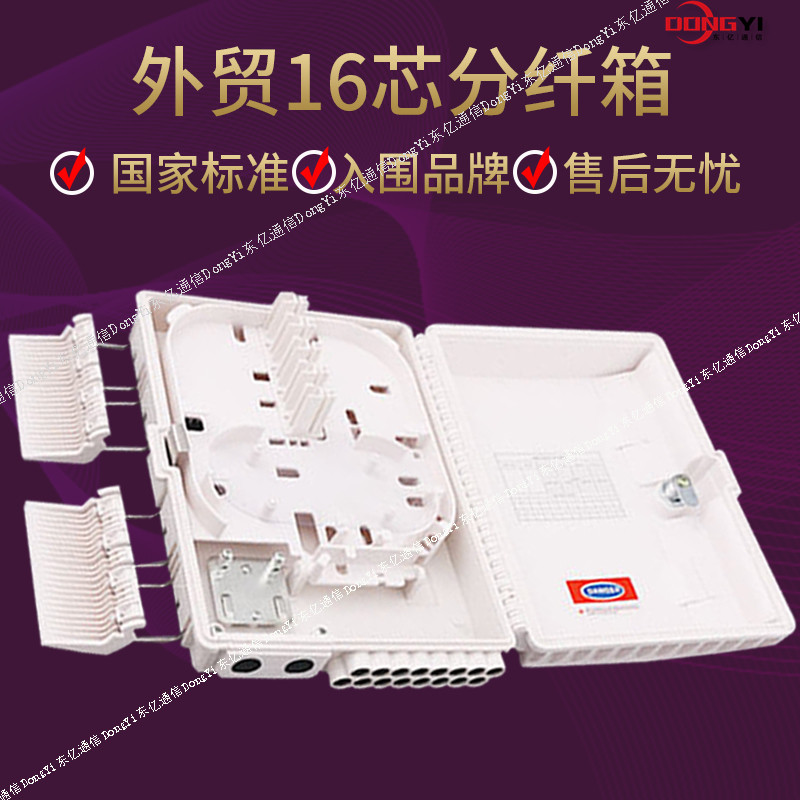

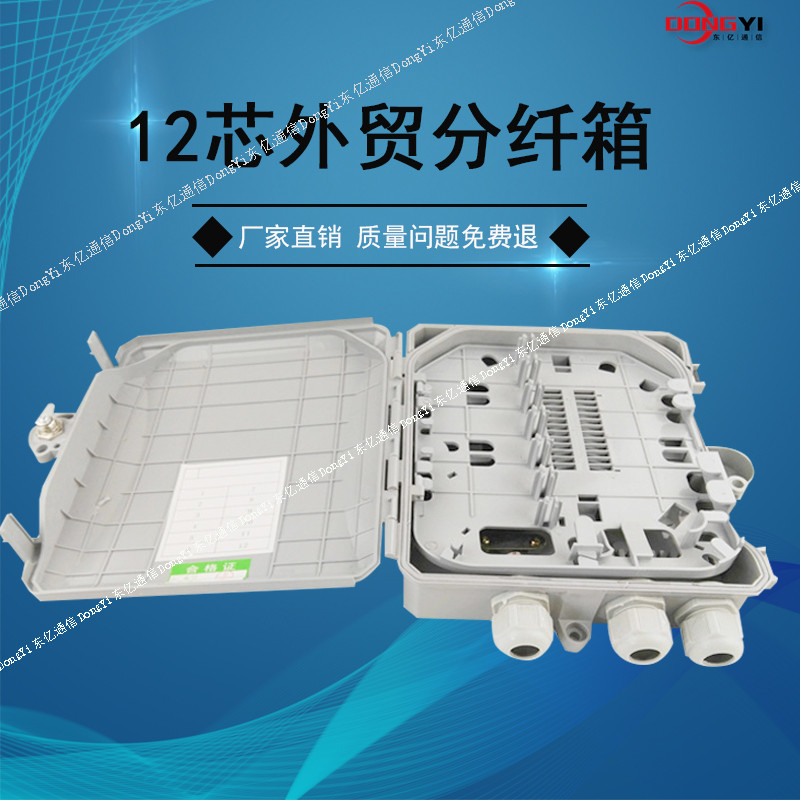

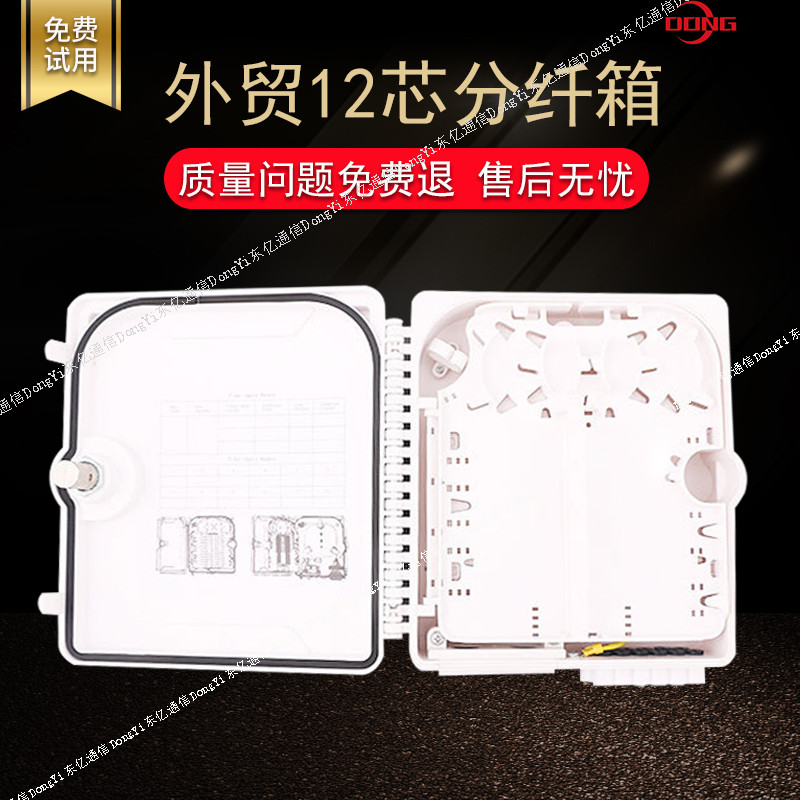

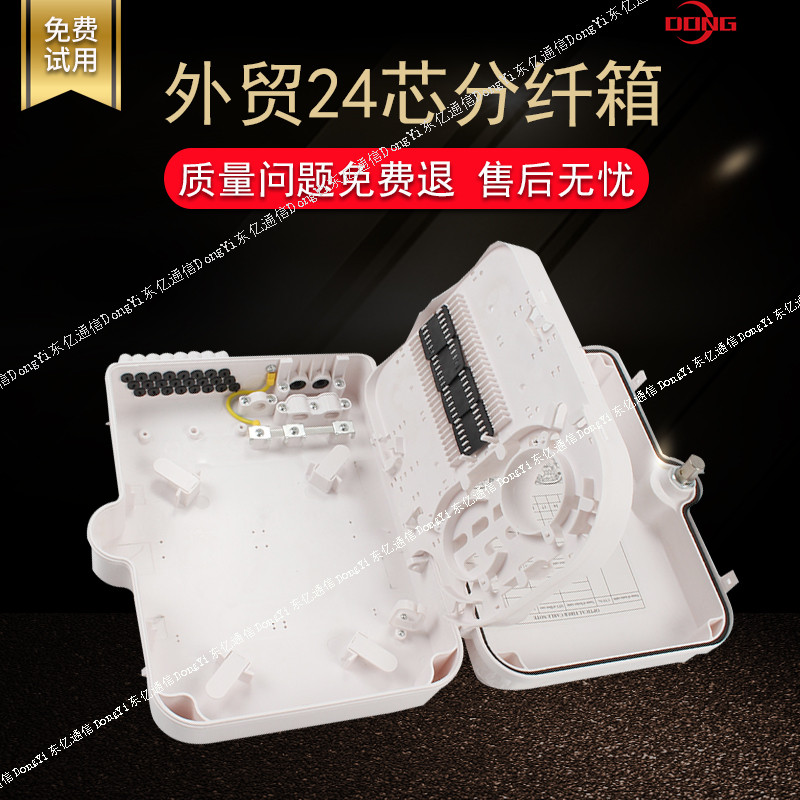

户外外贸光纤分纤箱细节图片

户外外贸光纤分纤箱简介

光纤分纤箱,光纤配线箱,光纤楼道箱,光纤分线盒,光分路器箱,光纤分光箱.光纤配线箱尺寸可订做,设计合理,外形美观.

《生产》移动,铁通,联通,电信。专用《室外,室内,壁挂式,嵌墙式,落地式》光纤分线箱,光纤入户箱,分路器箱,配线箱,室外光缆分支箱,光纤熔接分线箱,光缆光纤交接箱,光纤熔配一体化分线箱,光纤分线箱,光缆分线箱,光纤配线箱,光缆配线箱等等, </O :p>

二:通信设备箱材质冷轧板SMC ABC 不锈钢

型号:46812243648607296108144288<

使用区:移动 联通 铁通 电信 FTTH FTTB FTTX FTTP<

安装地方:壁挂式 楼道 室外 室内 入墙式家庭住宅<

锐速通信具有钣金车间、注塑车间、光缆车间,欢迎各地人员来地考察.

一、户外外贸光纤分纤箱概述

室内壁挂式光纤配线箱(以下简称“光纤配线箱” )主要应用于小区、楼宇或校园等光纤接入网络、基站覆盖网络等室内光纤网络的配线连接,是光纤进入小区、大楼或校园等部位的配线设备。该产品集光缆固定、光纤盘储和熔接、配线插头互连等功能于一体,可实现主光缆与小区、大楼或校园等分支光缆的信号互连。



二、户外外贸光纤分纤箱特点

◆集光缆固定、光纤盘储和熔接、配线插头互连等功能于一体。

◆采用门锁锁闭配线箱门,保证配线箱开关箱门的安全。

◆光缆压紧、加强芯和纺纶纤维固定等附件可以保证光缆和配线箱之间很好连接,提高光缆的抗拉能力。

◆卡装式适配器安装板方便适配器安装板与隔板之间的安装。



三、户外外贸光纤分纤箱主要技术指标

◆环境温度:-40℃~+80

◆相对湿度:<85%(30℃时)

◆大气压力:70106KPa

◆工作波长:850μm1310μm1550umμm(根据使用光纤而定)

◆连接器插入损耗:≤0.3dB(连接损耗:≤0.5dB

◆连接器回波损耗:≥45dBPC),≥50dBUPC),≥60dBAPC

◆连接插拔寿命:500

◆机箱与接地装置之间绝缘电阻:≥1000MΩ/500VDC

◆机箱与接地之间耐压:3000VDC)/1min(不击穿,无飞弧)。



四、规格与容量

◆箱体尺寸:300mmL)×350mmW)×100mmH

◆配线容量:12芯光纤



五、操作说明

5.1固定主光缆

将主光缆穿入配线箱有熔接盘一边的光缆过孔,把主光缆开剥大约0.8m长(长度可根据实际需要),用压板将主光缆轻微固定,将多余纺纶纤维和加强芯剪去,用压紧柱将光缆中的纺纶纤维、加强芯固定。

注:保证配线箱固定时外部有足够长的光缆。

5.2剥纤

将尾纤外皮剥开,剪去多余的纺纶纤维;将主光缆的紧套光纤按顺(或反)时针盘绕到走线环上,等待主光缆和尾纤中紧套光纤的熔接。

注:熔纤盘旁边的光纤/光缆可用绑扎线等轻扎。

5.3光纤熔接及盘绕

将光纤熔接热缩管穿到主光缆的紧套光纤上,将主光缆紧套光纤和尾纤中紧套光纤分别用剥纤钳剥出光纤,清洁光纤后并用光纤切割刀将光纤端面切平,将两根已经剥好的光纤分别放到熔接机的两边进行熔接,待光纤熔接好后,将光纤熔接热缩管套到光纤熔接区,并将熔接区放到熔接机的加热区热缩熔接套管,待熔接套管与两端的紧套光纤连接好,将熔接好的熔接点放到熔接盘中熔接点固定卡子上,多余光纤盘绕到熔接盒体内,尾纤和主缆紧套光纤自然顺出熔接盒。

其它光纤的熔接同上。



5.4光纤固定

在熔接盒出口处上端将12根跳线轻扎固定,熔接盒两边光纤用尼龙扎带轻扎在一起。

5.5配线插头连接

将配线光缆组件从不带熔接盘的配线箱副箱一边引入孔穿过,将配线光缆固定在配线光缆固定座处,将配线光缆组件上的插头与隔板上相应适配器接口连接,使相应光路连通。其它插头的连接方法同上。

5.6墙壁打孔

光纤配线箱全部连接好后,选择好配线箱的壁挂位置,按配线箱壁挂位置在墙面上打孔,并插入提供的膨胀螺栓(取下平垫片、弹簧垫片和螺母);

5.7挂箱固定

将配线箱挂到膨胀螺栓上,在螺栓上放上平垫片、弹簧垫片,然后拧紧膨胀螺栓上的螺母,将配线箱固定在墙壁上。


东亿(酷亿)通信售后服务

一、 产品到货3日内根据合同约定条款进行验收,发现货物存在质量问题的,本公司无偿提供退/换货服务,且货运费用本公司负责。

二、 若运输过程当中出现货品损坏,贵公司及时发现问题并同时告知运输公司与我公司联络人的,本公司无偿提供换货服务。

三、 若贵公司自身采购错误产品,需要兑换产品,本公司提供有偿换货处理,一切损失由贵公司负责。

四、 若贵公司采购产品使用后有剩余产品,在没损坏货物的情况下,本公司提供回收服务;为贵公司降低采购成本,让合作伙伴真正省钱省心!

五、 以上服务终解释权归本公司所有,如有问题请致电本公司

东亿(酷亿)通信凭借雄厚的技术实力、完善的服务,东亿(酷亿)公司以“创新、务实”的企业精神,以“求新、求变、求快”的发展战略,迎接光通信的美好。

分光比T定义为各输出端口的光功率之比。如从端1输入光功率,从端2和烟3输出光信号,则端2和端3分光比T为般情况下,光耦合器的分光比为1:-:10,由需要来决定。3.3.4光离 器与光环行器1.光隔离器光隔离器是保证光波只能正向传输的器件。光隔离器是允向一个方向通过而阻止向相反方向通过的无源器件,作用是对光的方向进行限制,使光只能单方向传输,通过光纤回波反射的光能够被光隔离器很好地隔离,提高光波传输效率。某些光器件,特别是激光器和光放大器,对光线路中由于各种因素而产生的反射光非常敏感。通常隔离器放在较靠近激光器或光放大器的输出端,以消除反射光的影响,使系统工作稳定。
