FTTH48芯光纤分纤箱

浏览次数:12
  • 产品规格:齐全
  • 发货地:浙江省宁波慈溪市
关键词
FTTH48芯光纤分纤箱
详细说明

FTTH48芯光纤分纤箱了解光纤的机械特性,对施工来说十分重要, 一方面施工中应注意张方避免造成光纤断裂,另一方面光缆安装时应注意光纤接头盒中光纤余长处理和光缆余留处的弯曲半径及可力的各种状态。同时应注意安装环境,高、低温影响和水、潮气的侵入,以减少光纤断裂因素,使之延长使用寿命。光纤的温度特性是指在高、低温条件下对光纤损耗的影响,一般是损耗加大。现在由于工艺的改进,使这些杂质的含量低于10%,因此,它们的影响已很小。在光纤材料中的杂质如氢氧根离子(OHT)、过渡金属(铜、铁、铬等)离子对光的吸第3章光纤和光覆 KK收能力极强,它们是产生光纤损耗的主要因素。

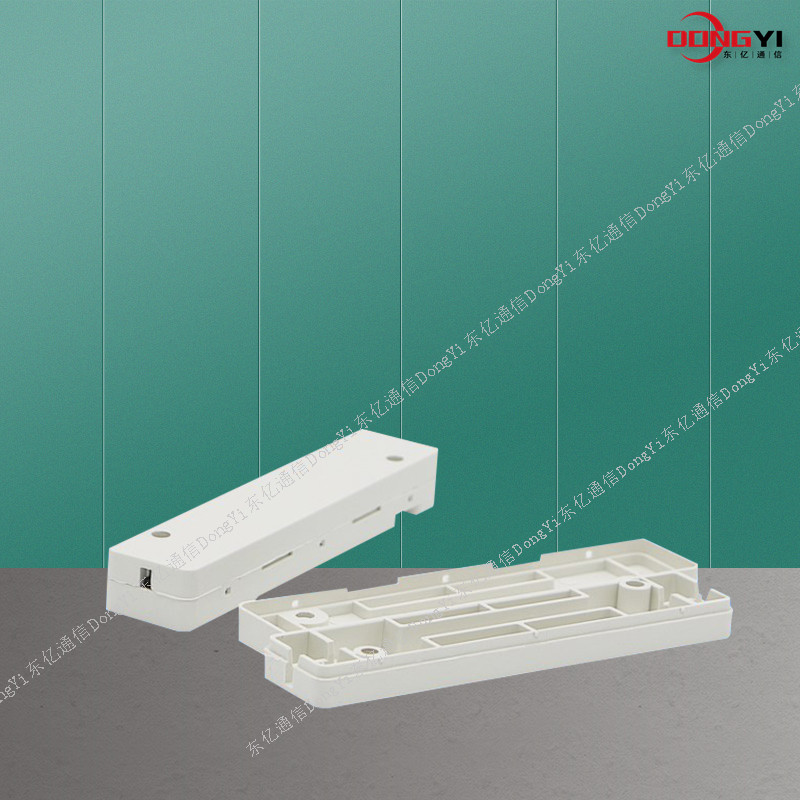

FTTH48芯光纤分纤箱细节图片

FTTH48芯光纤分纤箱简介

光纤分纤箱,光纤配线箱,光纤楼道箱,光纤分线盒,光分路器箱,光纤分光箱.光纤配线箱尺寸可订做,设计合理,外形美观.

《生产》移动,铁通,联通,电信。专用《室外,室内,壁挂式,嵌墙式,落地式》光纤分线箱,光纤入户箱,分路器箱,配线箱,室外光缆分支箱,光纤熔接分线箱,光缆光纤交接箱,光纤熔配一体化分线箱,光纤分线箱,光缆分线箱,光纤配线箱,光缆配线箱等等, </O :p>

二:通信设备箱材质冷轧板SMC ABC 不锈钢

型号:46812243648607296108144288<

使用区:移动 联通 铁通 电信 FTTH FTTB FTTX FTTP<

安装地方:壁挂式 楼道 室外 室内 入墙式家庭住宅<

锐速通信具有钣金车间、注塑车间、光缆车间,欢迎各地人员来地考察.

一、FTTH48芯光纤分纤箱概述

室内壁挂式光纤配线箱(以下简称“光纤配线箱” )主要应用于小区、楼宇或校园等光纤接入网络、基站覆盖网络等室内光纤网络的配线连接,是光纤进入小区、大楼或校园等部位的配线设备。该产品集光缆固定、光纤盘储和熔接、配线插头互连等功能于一体,可实现主光缆与小区、大楼或校园等分支光缆的信号互连。



二、FTTH48芯光纤分纤箱特点

◆集光缆固定、光纤盘储和熔接、配线插头互连等功能于一体。

◆采用门锁锁闭配线箱门,保证配线箱开关箱门的安全。

◆光缆压紧、加强芯和纺纶纤维固定等附件可以保证光缆和配线箱之间很好连接,提高光缆的抗拉能力。

◆卡装式适配器安装板方便适配器安装板与隔板之间的安装。



三、FTTH48芯光纤分纤箱主要技术指标

◆环境温度:-40℃~+80

◆相对湿度:<85%(30℃时)

◆大气压力:70106KPa

◆工作波长:850μm1310μm1550umμm(根据使用光纤而定)

◆连接器插入损耗:≤0.3dB(连接损耗:≤0.5dB

◆连接器回波损耗:≥45dBPC),≥50dBUPC),≥60dBAPC

◆连接插拔寿命:500

◆机箱与接地装置之间绝缘电阻:≥1000MΩ/500VDC

◆机箱与接地之间耐压:3000VDC)/1min(不击穿,无飞弧)。



四、FTTH48芯光纤分纤箱规格与容量

◆箱体尺寸:300mmL)×350mmW)×100mmH

◆配线容量:12芯光纤



五、FTTH48芯光纤分纤箱操作说明

5.1固定主光缆

将主光缆穿入配线箱有熔接盘一边的光缆过孔,把主光缆开剥大约0.8m长(长度可根据实际需要),用压板将主光缆轻微固定,将多余纺纶纤维和加强芯剪去,用压紧柱将光缆中的纺纶纤维、加强芯固定。

注:保证配线箱固定时外部有足够长的光缆。

5.2剥纤

将尾纤外皮剥开,剪去多余的纺纶纤维;将主光缆的紧套光纤按顺(或反)时针盘绕到走线环上,等待主光缆和尾纤中紧套光纤的熔接。

注:熔纤盘旁边的光纤/光缆可用绑扎线等轻扎。

5.3光纤熔接及盘绕

将光纤熔接热缩管穿到主光缆的紧套光纤上,将主光缆紧套光纤和尾纤中紧套光纤分别用剥纤钳剥出光纤,清洁光纤后并用光纤切割刀将光纤端面切平,将两根已经剥好的光纤分别放到熔接机的两边进行熔接,待光纤熔接好后,将光纤熔接热缩管套到光纤熔接区,并将熔接区放到熔接机的加热区热缩熔接套管,待熔接套管与两端的紧套光纤连接好,将熔接好的熔接点放到熔接盘中熔接点固定卡子上,多余光纤盘绕到熔接盒体内,尾纤和主缆紧套光纤自然顺出熔接盒。

其它光纤的熔接同上。



5.4光纤固定

在熔接盒出口处上端将12根跳线轻扎固定,熔接盒两边光纤用尼龙扎带轻扎在一起。

5.5配线插头连接

将配线光缆组件从不带熔接盘的配线箱副箱一边引入孔穿过,将配线光缆固定在配线光缆固定座处,将配线光缆组件上的插头与隔板上相应适配器接口连接,使相应光路连通。其它插头的连接方法同上。

5.6墙壁打孔

光纤配线箱全部连接好后,选择好配线箱的壁挂位置,按配线箱壁挂位置在墙面上打孔,并插入提供的膨胀螺栓(取下平垫片、弹簧垫片和螺母);

5.7挂箱固定

将配线箱挂到膨胀螺栓上,在螺栓上放上平垫片、弹簧垫片,然后拧紧膨胀螺栓上的螺母,将配线箱固定在墙壁上。



东亿(酷亿)通信售后服务

一、 产品到货3日内根据合同约定条款进行验收,发现货物存在质量问题的,本公司无偿提供退/换货服务,且货运费用本公司负责。

二、 若运输过程当中出现货品损坏,贵公司及时发现问题并同时告知运输公司与我公司联络人的,本公司无偿提供换货服务。

三、 若贵公司自身采购错误产品,需要兑换产品,本公司提供有偿换货处理,一切损失由贵公司负责。

四、 若贵公司采购产品使用后有剩余产品,在没损坏货物的情况下,本公司提供回收服务;为贵公司降低采购成本,让合作伙伴真正省钱省心!

五、 以上服务终解释权归本公司所有,如有问题请致电本公司

东亿(酷亿)通信凭借雄厚的技术实力、完善的服务,东亿(酷亿)公司以“创新、务实”的企业精神,以“求新、求变、求快”的发展战略,迎接光通信的美好。


裂,若是直接和外界接触, 则容易产生接的发光学、机械和环境特性的结构体。光线是一根或多根光纤或光纤束制成的的光缆在工程施工、维护中的操作方式化构直接影响通信系统的传输质量,不同结构和性业值的正常使用寿命不相阿,因此必须了解光绩的结构、性才确光缆殷由缆芯、 护层和加强芯组成。它的结构直接影响系统的传输质量,而且与施工也有较大的关系。当随着温度的不断降低,光纤损耗就不断加大,当降至-SSC左右时,损耗急剧增加,显然,这样的系统是无法正常运行的。目前,光纤的低温特性已普遍达到较好水平,般在20C时,损耗增加在0.ldBAkm以下,光纤在0.055dB/km以下。
